Trzy rzeczy, na których nie warto oszczędzać przy budowie linii średniego napięcia

W kosztorysie budowy linii i przyłączy średniego napięcia dominują pozycje oczywiste: kabel, słupy, robocizna, praca sprzętu. Pozycje, które decydują o kosztach eksploatacji przez następne trzydzieści lat, stanowią zwykle kilka procent wartości zadania i to właśnie one najczęściej padają ofiarą optymalizacji.

Trzy z nich wracają w rozliczeniach szczególnie regularnie: osprzęt izolacyjny na liniach napowietrznych, kompensacja mocy biernej po stronie odbiorcy oraz oznakowanie trasy kabli w ziemi. Każda kosztuje niewiele w stosunku do całości, a konsekwencje pominięcia każdej z nich są policzalne.

Osprzęt izolacyjny pracuje w warunkach, których nie widać w katalogu

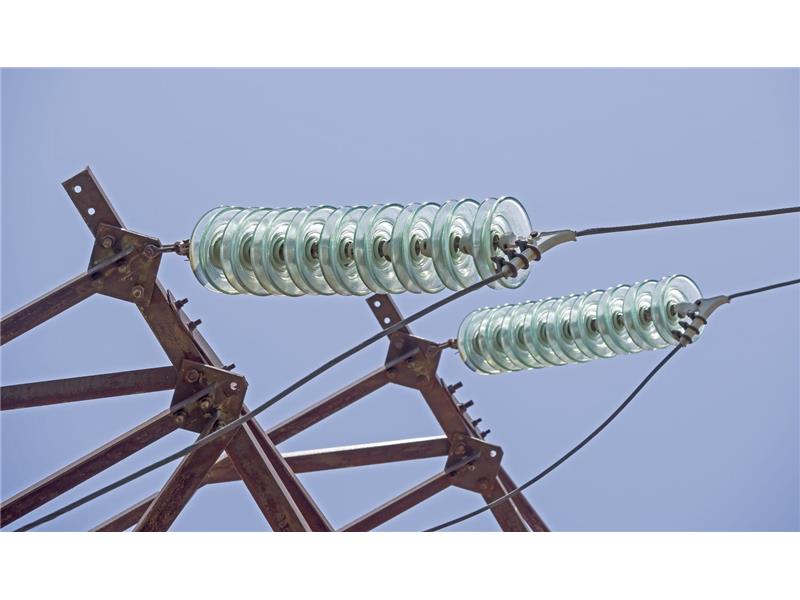

Izolator na linii napowietrznej nie ma zadania statycznego. Przenosi obciążenia mechaniczne od przewodu, oblodzenia i wiatru, a jednocześnie musi utrzymać wytrzymałość elektryczną w warunkach, w jakich pracuje: przy zabrudzeniu, mgle, mżawce i po latach wystawienia na promieniowanie słoneczne.

Kluczowym parametrem doborowym jest droga upływu, czyli długość powierzchni izolatora liczona po jego konturze. Dla środowiska czystego przyjmuje się wartości minimalne, ale w otoczeniu przemysłowym, w pobliżu dróg solonych zimą albo w strefie oddziaływania emisji, potrzebna jest droga upływu wyraźnie dłuższa. Przyjęcie parametru katalogowego bez określenia poziomu zabrudzenia to najczęstsze źródło późniejszych przeskoków przy pierwszej gęstej mgle.

Drugim wyborem jest materiał. Konstrukcje ceramiczne mają za sobą dziesięciolecia eksploatacji i znaną charakterystykę starzenia, ale są ciężkie i podatne na uszkodzenia od wandalizmu. Kompozytowe są lżejsze, lepiej znoszą uderzenia i mają korzystniejsze zachowanie przy zabrudzeniu dzięki hydrofobowości powłoki silikonowej, przy czym ich trwałość zależy od jakości połączenia rdzenia z osłoną. Dostępne w kanale hurtowym izolatory średniego napięcia występują w obu wykonaniach, w wersjach stojących i wiszących.

Trzecia rzecz to zgodność całego łańcucha. Izolator dobrany prawidłowo, ale zawieszony na osprzęcie o niższej wytrzymałości mechanicznej, przenosi problem o jedno ogniwo dalej. Wytrzymałość układu wyznacza jego najsłabszy element, a przy linii napowietrznej ten element zwykle znajduje się w miejscu, do którego najtrudniej dojechać.

Moc bierna, czyli pozycja na fakturze, którą da się usunąć

Odbiorcy przemysłowi rozliczani są nie tylko za energię czynną. Przekroczenie umownego współczynnika mocy skutkuje opłatą za ponadumowny pobór energii biernej, a przy zakładzie z dużą liczbą silników, transformatorów i dławików ta pozycja potrafi urosnąć do kilku procent rachunku za energię.

Mechanizm jest prosty. Odbiorniki indukcyjne pobierają moc bierną potrzebną do wytworzenia pola magnetycznego. Moc ta nie wykonuje pracy użytecznej, ale obciąża sieć, przewody i transformator, więc dystrybutor obciąża nią odbiorcę. Rozwiązaniem jest wytwarzanie mocy biernej lokalnie, w miejscu jej poboru, przy pomocy baterii kondensatorów.

Poszukiwania zaczynają się zwykle od zapytania kompensator mocy biernej cena, tymczasem właściwą kolejnością jest najpierw pomiar, potem dobór, a dopiero na końcu porównanie ofert. Baterię dobiera się na podstawie rzeczywistego rozkładu obciążeń, a nie sumy mocy znamionowych urządzeń. Zakład pracujący na jedną zmianę ma zupełnie inny profil niż pracujący w ruchu ciągłym, a jednostka dobrana bez pomiaru bywa przewymiarowana i sama staje się źródłem problemów.

Przy doborze trzeba też sprawdzić zawartość wyższych harmonicznych. W instalacji z dużym udziałem falowników, zasilaczy impulsowych i oświetlenia LED nieodpowiednio dobrana bateria wchodzi w rezonans z indukcyjnością sieci, co prowadzi do przeciążenia kondensatorów i ich szybkiej degradacji. W takich przypadkach stosuje się baterie z dławikami ochronnymi, droższe o kilkanaście procent i wielokrotnie trwalsze.

Trasa, o której nikt nie pamięta, dopóki nie przyjedzie koparka

Kabel ułożony w ziemi jest bezpieczny do momentu, w którym ktoś zaczyna kopać. Uszkodzenie kabla średniego napięcia przez maszynę budowlaną oznacza przerwę w zasilaniu, koszt naprawy, koszt przestoju odbiorców oraz realne zagrożenie dla operatora sprzętu.

Zabezpieczeniem jest oznakowanie trasy na trzech poziomach. Folia ostrzegawcza ułożona nad kablem chroni przed przypadkowym dokopaniem się z góry. Taśma lokalizacyjna z przewodnikiem umożliwia namierzenie trasy urządzeniem. Trzecim poziomem, widocznym bez żadnego sprzętu, są słupki oznaczeniowe ustawiane na załamaniach trasy, przy skrzyżowaniach z innymi sieciami i w regularnych odstępach na odcinkach prostych.

Wykonanie betonowe ma tu przewagę nad tworzywowym w miejscach narażonych na koszenie, przejazd maszyn rolniczych i wandalizm. Słupek, który zniknie po dwóch sezonach, nie spełnia swojego zadania w momencie, w którym staje się potrzebny, a bywa to dziesięć lat po budowie.

Warto przy tym pamiętać, że oznakowanie jest tylko tak dobre jak dokumentacja powykonawcza. Słupki bez zaktualizowanej mapy i bez wpisanych rzędnych to element krajobrazu, a nie źródło informacji.

Ile to realnie kosztuje w skali zadania

• Osprzęt izolacyjny o dłuższej drodze upływu zamiast wykonania minimalnego to zwykle kilka procent kosztu materiału linii, przy wyraźnie mniejszej liczbie zakłóceń w warunkach mgły i zabrudzenia.
• Bateria kondensatorów z dławikami kosztuje kilkanaście procent więcej niż wersja podstawowa i pozwala uniknąć wymiany kondensatorów po dwóch, trzech latach pracy w sieci z harmonicznymi.
• Pełne oznakowanie trasy to ułamek procenta wartości zadania, porównywalny z kosztem jednej awarii spowodowanej uszkodzeniem mechanicznym.

Wspólną cechą tych trzech pozycji jest to, że oszczędność jest widoczna natychmiast, w kosztorysie, a jej skutek dopiero po latach, w innym budżecie i najczęściej w rozliczeniu kogoś innego. To wystarczający powód, żeby traktować je jako element projektu, a nie jako miejsce na cięcia.
