PRZEPŁYWOMIERZ ULTRADŹWIĘKOWY KATFLOW 100

Przepływomierz ultradźwiękowy KATflow 100 jest kompaktowym urządzeniem o trwałej i praktycznej konstrukcji, przeznaczonym do stacjonarnych pomiarów na pojedynczych rurociągach.

Urządzenie jest ekonomicznym rozwiązaniem. Prosta obsługa oraz funkcjonalność przepływomierza KATflow 100 czynią z niego idealny produkt dla rozwiązań dedykowanych i dużych projektów.

Pracuje w zakresie:

• 0,01 ... 25 m/s.

Mały. Prosty. Trwały.

KATflow 100 jest kompaktowym przepływomierzem o trwałej i praktycznej konstrukcji, przeznaczonym do stacjonarnych pomiarów na pojedynczych rurociągach. Urządzenie jest ekonomicznym rozwiązaniem dzięki uproszczonej specyfikacji oraz dostępności różnych typów sensorów. Prosta obsługa oraz funkcjonalność KATflow 100 czynią z niego idealny produkt dla rozwiązań dedykowanych i dużych projektów.

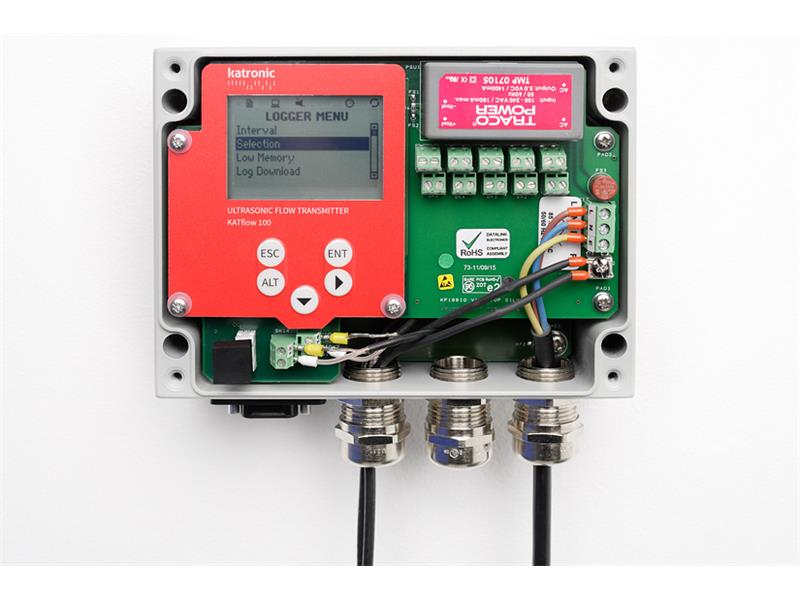

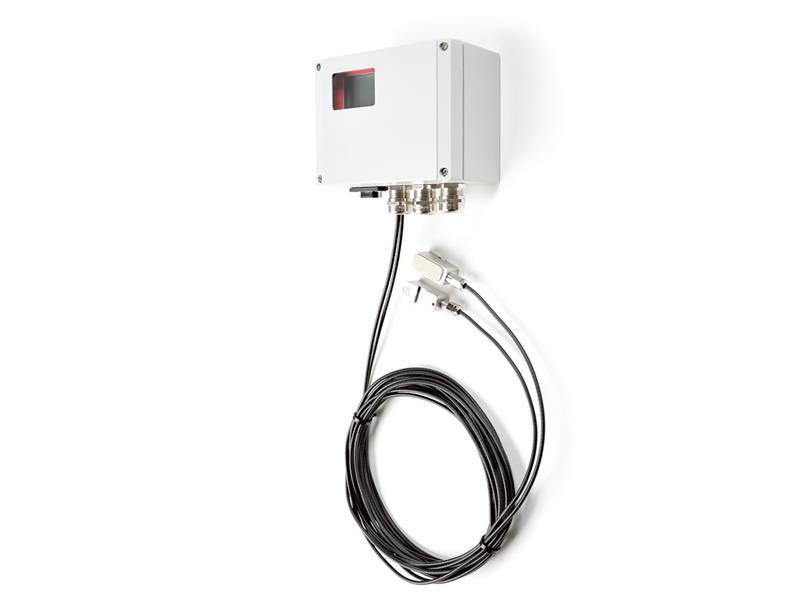

Elektronika KATflow 100 umieszczona jest w wytrzymałej aluminiowej obudowie, montowanej na rurociągu lub na ścianie. Przetwornik zasilany może być zasilaczami na prąd zmienny lub stały. Pomimo swojej względnej prostoty, KATflow 100 oferuje szeroki zakres wyjść, wejść i interfejsów komunikacyjnych, takich jak RS 485, Modbus oraz bardziej tradycyjnych, 4-20 mA oraz pulsacyjnego otwartego kolektora. Jako rozwiązanie specjalne, KATflow 100 może być zaoferowany w wersji bez wyświetlacza, z przenośnym programatorem.

DANE TECHNICZNE:

• Zakresy pomiarowe: 0,01 ... 25 m/s
• Dokładność:
  • Objętość:
    • ± 1 ... 3% wartości mierzonej w zależności od zastosowania
    • ± 0,5% wartości mierzonej; z kalibracją
  • Prędkość przepływu (średnia): ± 0,5% wartości mierzonej
• Powtarzalność: 0,15% wartości mierzonej, ± 0,015m/s
• Średnice: 10mm do 3,000mm
• Stopień ochrony: IP66
• Temperatura cieczy: -30°C do +80°C (-22°F do +176°F)
• Materiały obudowy: Aluminium

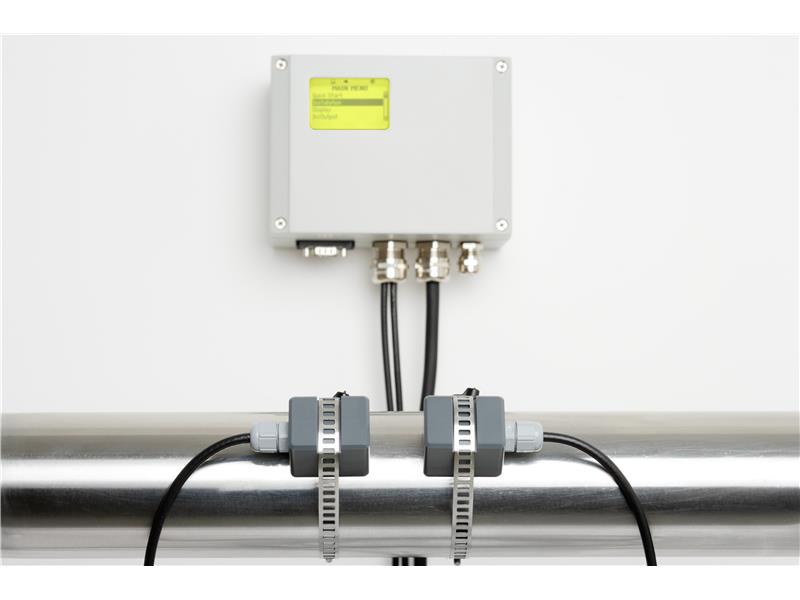

• Sposób montażu: Montaż naścienny, opcjonalne stojaki i uchwyty na rurociąg
• Metoda pomiarowa: Ultradźwiękowy pomiar różnicy czasu przejścia wiązki (transit-time)
• Sygnały wejściowe: Temperaturowe, prądowe
• Sygnały wyjściowe: Prądowe, cyfrowe (otwarty kolektor), przekaźnikowe, napięciowe, częstotliwościowe
• Zasilanie:
  • 100 ... 240 V AC 50/60Hz
  • 9 ... 36 V DC
• Specjalne rozwiązania (np. panele słoneczne, baterie) dostępne na żądanie
• Wyświetlacz: Wyświetlacz graficzny LCD, 128 x 64 punktów, podświetlany (opcjonalne) z 5-klawiszową klawiaturą
• Waga: 750g
• Wymiary: Wys/szer/gł w mm: 120/160/81 (bez dławików kablowych)
• Komunikacja: RS 232 (używany do zewnętrznego programowania i transmisji danych), kabel USB (opcjonalny), RS 485 lub Modbus RTU (opcjonalnie)
• Zastosowanie:
  • Pomiary wody i ścieków
  • Zamiennik dla przepływomierzy elektromagnetycznych
  • Monitoring i sterowanie systemami HVAC
  • Ekonomiczne rozwiązanie dla dużych projektów
  • Automatyczne sterowanie procesem
  • Przemysł stoczniowy
