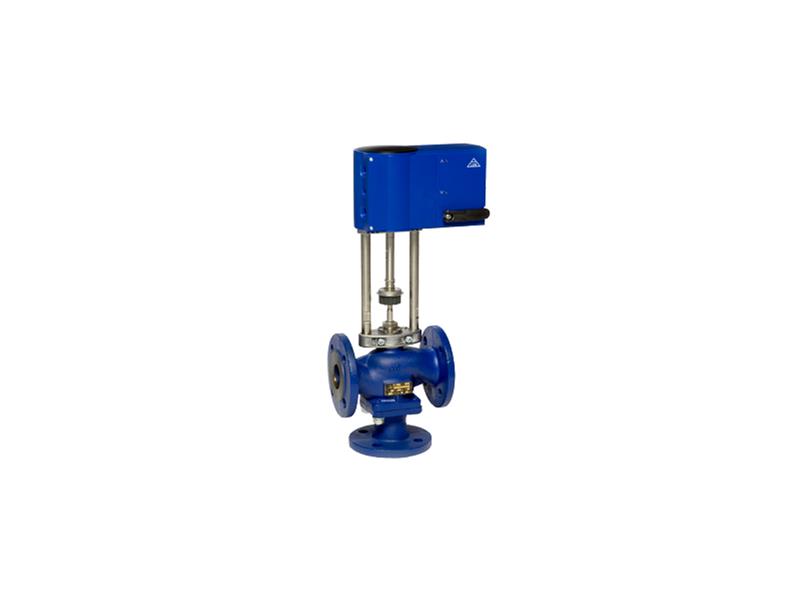

Zawory regulacyjne trójdrogowe RV 2x5

Zawory regulacyjne szeregu RV 215, RV 225, RV 235 są armaturą trójdrogową rewersyjną z funkcją mieszającą lub rozdzielającą. RV 2x5 posiadają średnice nominalne DN 15 do 150 przy ciśnieniach nominalnych PN 16 i 40. Grzyb walcowy z wycięciami, formowany, perforowany, charakterystyki przepływu: liniowa, stałoprocentowa w kanale AB-A. Dławnice zaworów:
O-pierścień EPDM (0 do 140st.C), DRSpack (PTFE) (0 do 260st.C), mieszek (-50 do 300st.C) z uszczelnieniem w gnieździe: metal-metal; miękkie uszczelnienie metal-PTFE; naspawanie węglikiem stelitowanie. Zawory szeregu RV 2x5 przeznaczone są do regulacji przepływu i ciśnienia cieczy, gazów i par bez domieszek np. woda, para, powietrze i inne media.
RV 215 są wykonane z żeliwa sferoidalnego EN-JS 1025.
RV 225 są wykonane ze staliwa węglowego 1.0619.
RV 235 są wykonane ze staliwa nierdzewnego 1.4581.
Zakres temperatur roboczych: -20st.C do 300st.C. Wartości Kvs od 0,4 do 360 m3/h.
Zawory RV 2x5 mogą być stosowane z napędami elektrycznymi produkcji LDM - ANT 40.11, ANT 40.11S i ANT 40.11R. A także siłowniki innych producentów: Siemens, Belimo.

 Karta katalogowa do pobrania z naszej strony
