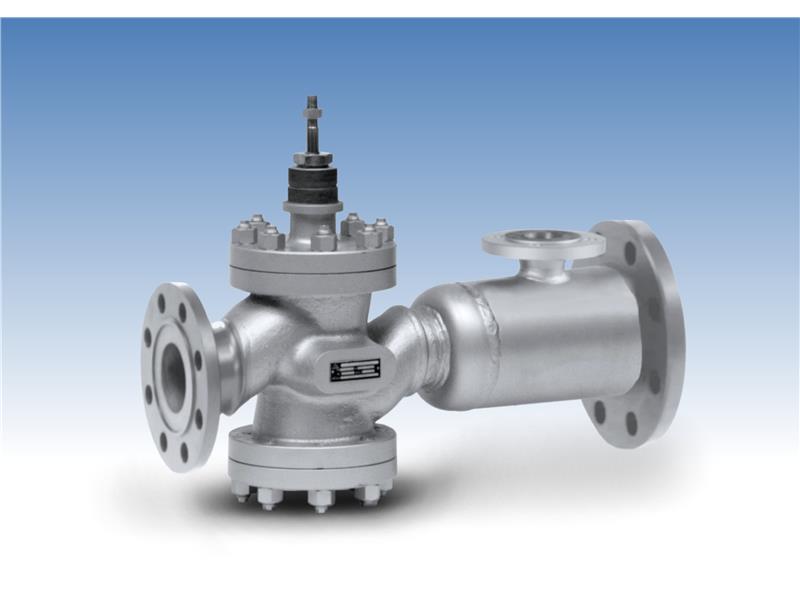

RS 502

Stacja redukcyjna
Wejście DN 50 do 150
Wyjście DN 100 do 500
PN 16 do 160

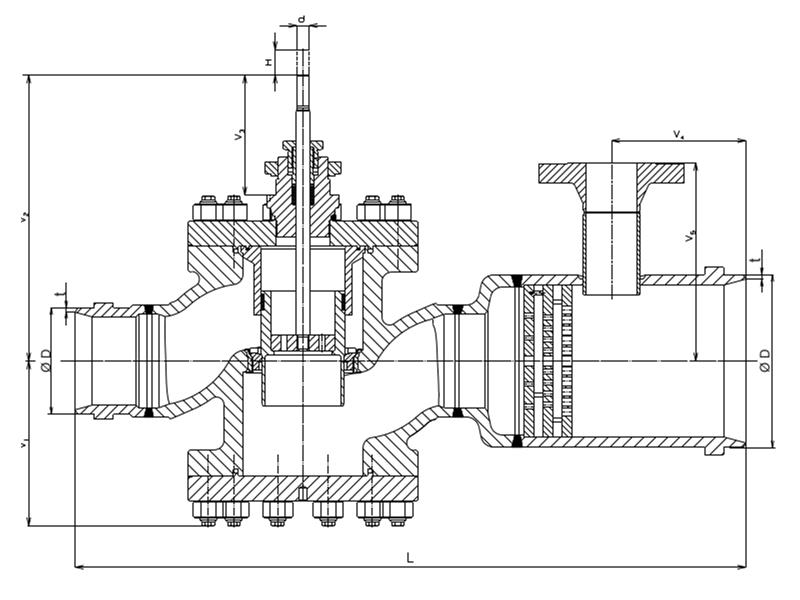

Stacje redukcyjne RS 502 są jednogniazdowymi zaworami regulacyjnymi o konstrukcji równoprzelotowej, które są przygotowane do instalacji głowicy wtryskowej w rozszerzenie na wylocie zaworu. Ciśnieniowo odciążony wielostopniowy układ redukcyjny jest przygotowany do przenoszenia wysokich spadków ciśnienia na zaworze z bardzo wysoką odpornością na uszkodzenia powierzchni powodowane przez przepływ medium z dużą prędkością oraz pozwala na eliminacje powstającego przy rozprężeniu pary hałasu. Woda chłodząca jest wtryskiwana do rozszerzenia korpusu zaworu za pomocą głowic wtryskowych typu VH i VHP. Zawory mogą być dostarczone w wykonaniu do wspawania lub kołnierzowym z kołnierzami wg norm lub wymagań klienta. Są one sterowane siłownikami liniowymi elektrycznymi lub pneumatycznymi np. Auma, Schiebel, Rotork, Foxboro i ZPA Nová Paka, ZPA Pećky, Regada Prešov.

Media robocze
Armatura przeznaczona jest przede wszystkim do regulacji przepływu ciśnienia cieczy wolnych od zanieczyszczeń mechanicznych. Może być stosowana również do regulacji przepływu i ciśnienia innych cieczy kompatybilnych z materiałami korpusu i elementów wewnętrznych. Zastosowanie powyższej armatury na mediach agresywnych zawsze powinno być skonsultowane z producentem. Producent zaleca zastosowanie przed zaworem filtru od zanieczyszczeń mechanicznych.

Zastosowanie
Zawory przeznaczone są do redukcji ciśnienia i zmniejszenia temperatury pary wodnej. Są stosowane w aplikacjach przemysłowych i energetyce zawodowej do produkcji pary niskociśnieniowej dla węzłów ciepłowniczych, dla instalacji pomocniczych w energetyce. Największe dopuszczalne nadciśnienia są zgodne z EN 12 516-1.
