RS 702

RS 702
Stacja redukcyjno-schładzająca
Wejście DN 50, 100, 125, 150, 250
Wyjście DN 100 do 700
PN 160 do 400

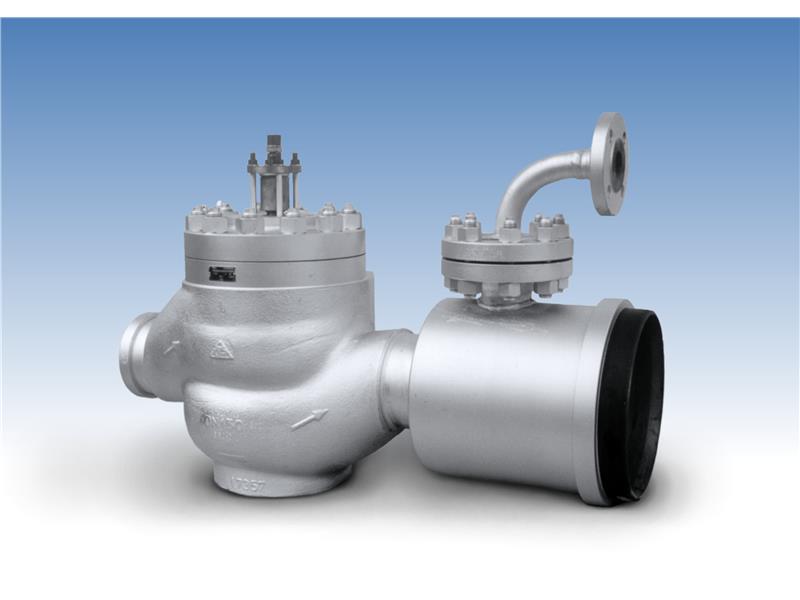

Stacja redukcyjno-schładzająca RS 702 to zawór jednogniazdowy, regulacyjny z wielostopniowym układem redukcji ciśnienia, z ciśnieniowo odciążonym grzybem oraz z funkcją wtrysku wody chłodzącej w rozszerzonym wyjściu, z możliwością zastosowania przesłon na wyjęciu.

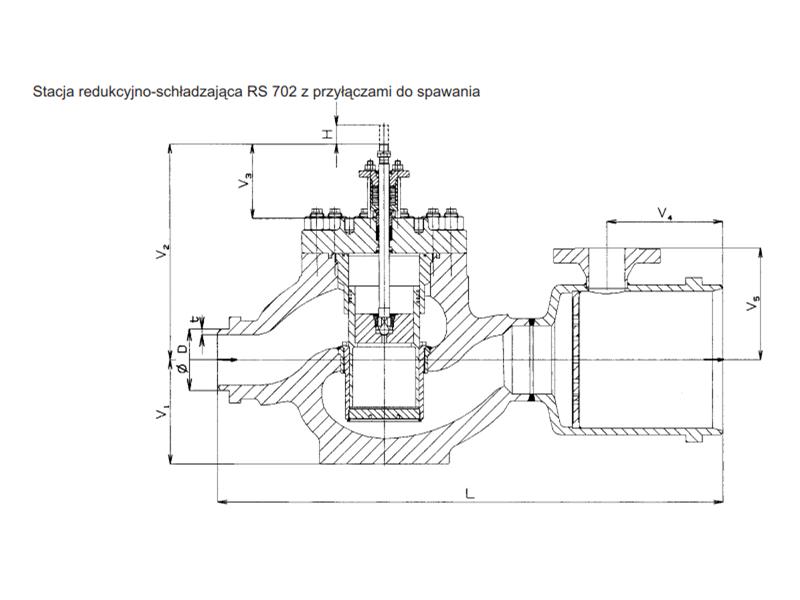

Woda chłodząca wtryskiwana jest do wyjściowej pary specjalnymi głowicami wtryskowymi (VH lub VHP) ze zmiennym przepływem. Zawór redukcyjny wyposażony w bezobsługową dławnicę typu LIVE-LOADING . Stacje są dostarczane z końcówkami do spawania. Stacja sterowana jest bezpośrednio serwonapędami elektrycznymi lub pneumatycznymi takimi jak: Auma, Schiebel, Regada, ZPA Nova Paka, ZPA Pećky, Foxboro.

Medium robocze
Stacje przeznaczone są do regulacji ciśnienia i temperatury pary wodnej bez mechanicznych zanieczyszczeń. Użycie stacji dla innych substancji roboczych należy rozważyć ze względu na użyte materiały konstrukcyjne stacji RS. Wskazana jest zawsze konsultacja z producentem. Producent zaleca umieszczenie przed stacją redukcyjno-schładzającą filtru zanieczyszczeń mechanicznych.

Zastosowanie
Stacje przeznaczone są dla równoczesnej redukcji ciśnienia i temperatury pary wodnej . Przeznaczone są dla aplikacji przemysłowych jak na przykład produkcja niskociśnieniowej pary w ciepłownictwie, obiegi parowe w elektrowniach lub w innych procesach technologicznych. Maksymalne dozwolone nadciśnienia robocze są zgodne z normą EN 12 516-1.

Karta katalogowa do pobrania z naszej strony
