FP-3031N Przelicznik skompensowanego przepływu i energii cieplnej

PRZELICZNIK SKOMPENSOWANEGO PRZEPŁYWU I ENERGII CIEPLNEJ PARY, WODY, INNYCH MEDIÓW CIEKŁYCH ORAZ SKOMPENSOWANEGO PRZEPŁYWU GAZÓW TECHNICZNYCH Z ELEKTRONICZNĄ REJESTRACJĄ WYNIKÓW FP-3031N

• Wersja w obudowie naściennej, zasilanie napięciem 230VAC
• Rozliczanie do 3 różnych układów pomiarowych
• Bilansowanie przepływów – suma, różnica, stosunek
• 10 wejść pomiarowych
• Funkcje alarmowo – sterujące, 4 przekaźniki wyjściowe
• Opcjonalnie jedno lub dwa wyjścia analogowe 4-20mA
• Zaawansowana rejestracja wyników pomiarów, dane zapisywane są w wewnętrznej pamięci danych 2 GB, port USB – przenoszenie danych z i do przelicznika
• Graficzny, kolorowy wyświetlacz LCD TFT
• Porty: RS-485 (protokoły ASCII i Modbus RTU), Ethernet (protokół Modbus TCP, serwer www)
• Oprogramowanie do wizualizacji wyników pomiarowych

ZASTOSOWANIE
• Pomiary i rozliczanie pary oraz wody w układach bilansowania
• Pomiary skompensowanego przepływu gazów technicznych oraz innych mediów ciekłych
• Opomiarowanie rozproszonych punktów z możliwością pracy w systemach komputerowych
• Pomiary z rejestracją wyników oraz odczytem lokalnym wyników lub odczytem zarejestrowanych danych okresowo za pośrednictwem przenośnej pamięci masowej USB "pendrive"

RODZAJE UKŁADÓW POMIARU PARY I CIECZY
• układ pomiaru przepływu i energii cieplnej cieczy,
• układ pomiaru przepływu i różnicy energii cieplnej cieczy w układzie zamkniętym – pomiar przepływu „na zasilaniu”,
• układ pomiaru przepływu i różnicy energii cieplnej cieczy w układzie zamkniętym – pomiar przepływu „na powrocie”,
• układ pomiaru przepływu i różnicy energii cieplnej cieczy z częściowym zwrotem medium,

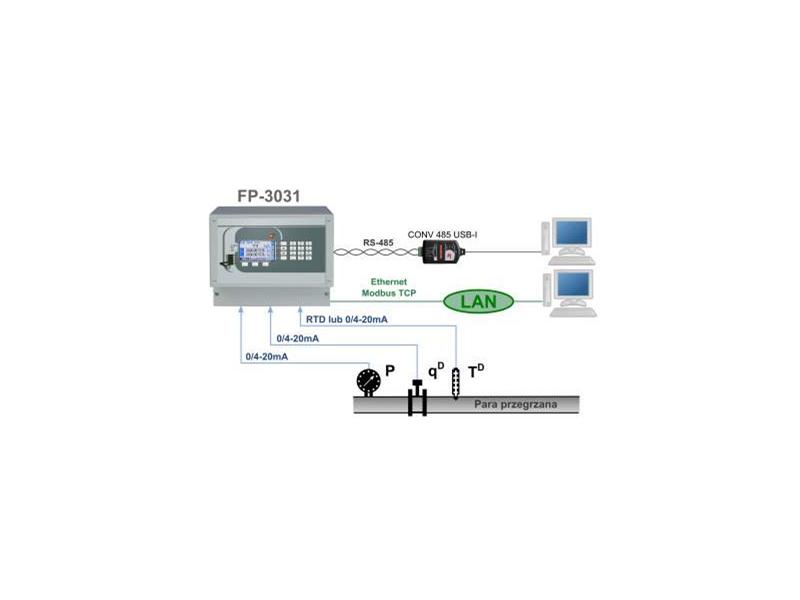

• układ pomiaru przepływu i energii cieplnej pary,
• układ pomiaru przepływu i energii cieplnej pary do warunków skondensowania pary,
• układ pomiaru przepływu i różnicy energii cieplnej para – kondensat w układzie zamkniętym,
• układ pomiaru przepływu i różnicy energii cieplnej para – kondensat z częściowym zwrotem kondensatu,
• pomiar przepływu i różnicy energii cieplnej w układzie produkcji pary z pomiarem przepływu wody,
• układ pomiaru przepływu gazów technicznych.

WEJŚCIA
W przyrządzie dostępnych jest pięć wejść pomiarowych:
• 3 x RTD/I, trzy wejścia przystosowane do podłączenia rezystancyjnych czujników temperatury (Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000) oraz przetworników z wyjściem prądowym 0/4-20 mA,
• 4 x I, cztery wejścia do współpracy wyłącznie z przetwornikami 0/4 20mA,
• 3 x I/PULS, trzy wejścia do podłączenia przetworników z wyjściem prądowym 0/4-20mA lub z wyjściem impulsowym (zakres 0,001 Hz … 10 kHz)

POMIAR PRZEPŁYWU
Przelicznik może współpracować z przepływomierzami:
• masowymi,
• objętościowymi,
• zwężkowymi z przybliżeniem charakterystyką pierwiastkową lub wg algorytmu zgodnego z normą PN-EN ISO 5167 (tylko dla wody i pary).

ZAKRES KOMPENSACJI PARAMETRÓW PARY I WODY
Przelicznik umożliwia pomiar przepływu i energii pary przegrzanej lub nasyconej oraz wody zgodnie z zaleceniami IAPWS-IF97 w zakresie roboczym temperatury od 0 ºC do 800 ºC i ciśnienia absolutnego od 0,05 MPa do 16,52 MPa. W przypadku układów pomiaru przepływu i energii innych płynów obliczenia prowadzone są w zakresie wartości tabelarycznych wprowadzonych przez użytkownika, przy czym zarówno gęstość jak i entalpia właściwa jest funkcją temperatury.

WYJŚCIA PRZEKAŹNIKOWE, PROGI ALARMOWO-STERUJĄCE
• 4 progi alarmowo-sterujące dla każdego kanału pomiarowego.
• 4 półprzewodnikowe przekaźniki wyjściowe o obciążalności 0,1 A / 60 V: współpraca z progami alarmowo-sterującymi, sygnalizacja awarii czujników podłączonych do wejść analogowych.

ARCHIWIZACJA WYNIKÓW
FP-3031N ma rozbudowane funkcje archiwizowania mierzonych i obliczanych wartości. Dane zapisywane są w wewnętrznej pamięci danych o pojemności 2GB w postaci pliku tekstowego zabezpieczonego szyfrowaną sumą kontrolną.

KOMUNIKACJA Z SYSTEMEM NADRZĘDNYM
• Port RS-485, protokoły znakowy ASCII i Modbus RTU.
• Port Ethernet, protokół Modbus TCP, serwer www.
