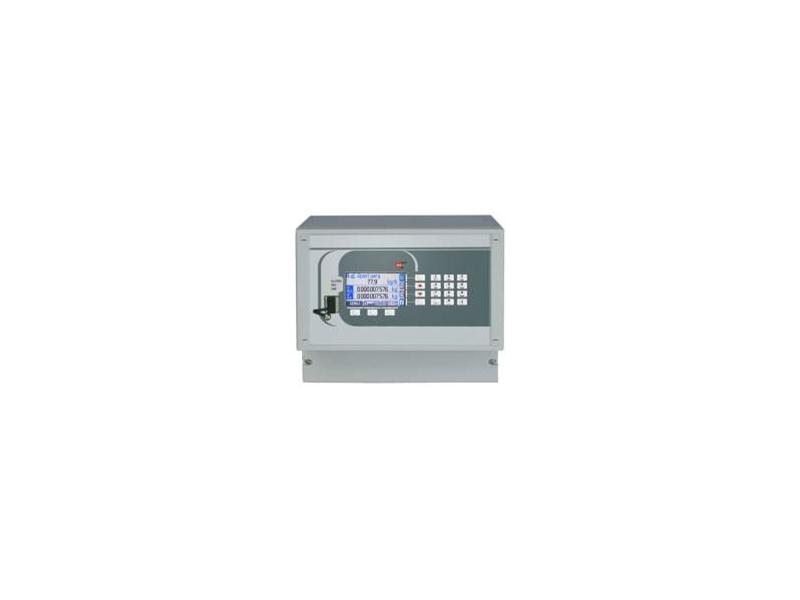

MPI-DN wielokanałowy rejestrator elektroniczny w obudowie do montażu naściennego

komunikacja z przetwonikami w standardach RS485/Modbus RTU oraz HART

MPI-DN wielokanałowy rejestrator elektroniczny w obudowie do montażu naściennego
Producent:
METRONIC Aparatura Kontrolno-Pomiarowa
Numer katalogowy:
MPI-DN

WIELOKANAŁOWY REJESTRATOR ELEKTRONICZNY MPI-D KOMUNIKUJĄCY SIĘ Z PRZETWORNIKAMI W STANDARDZIE RS-485 / MODBUS RTU ORAZ W STANDARDZIE HART

• Wersja w obudowie naściennej, zasilanie napięciem 230VAC
• 20 kanałów pomiarowych
• 16 kanałów obliczeniowych
• 4 wyjścia przekaźnikowe – funkcje alarmowo-sterujące
• Wewnętrzna pamięć danych 2 GB, zaawansowana rejestracja danych
• Graficzny kolorowy wyświetlacz LCD TFT
• Port USB na płycie czołowej ze stopniem ochrony IP54
• Port Ethernet: protokół Modbus TCP, serwer WWW, port RS-485: protokoły ASCII I Modbus RTU
• Dedykowane oprogramowanie do wizualizacji danych pomiarowych

20 KANAŁÓW POMIAROWYCH
• 18 kanałów przeznaczonych do odczytu danych z przyrządów i przetworników z protokołem Modbus RTU oraz przetworników z protokołem HART (multidrop).
• 2 kanały współpracujące z wejściami dwustanowymi.

HART
• Odczyt wielkości cyfrowych z max 15 przetworników/urządzeń podłączonych równolegle do pętli prądowej.
• Praca jako Primary Master lub Secodary Master.
• Odczyt zmiennych: PV – primary variable, SV – secondary variable, TV – third variable, FV – fourth variable.

MODBUS RTU
• Urządzenia podłączone równolegle do jednej pary przewodów (portu RS-485 (1)).
• Prędkość transmisji od 1200 bps do 115200 bps.
• Funkcje odczytu: 03 (Read Holding Register) i 04 (Read Input Register).
• Odczyt rejestrów adresowanych w zakresie 0 … 65535.

2 WEJŚCIA DWUSTANOWE
• Pomiar częstotliwości w zakresie 0,001 Hz do 10 kHz.
• Zliczanie impulsów.
• Śledzenie i rejestrację sygnału binarnego (zwarcie lub rozwarcie).

ARCHIWIZACJA WYNIKÓW
• Zapis do wewnętrznej pamięci o pojemności 2GB.
• Pliki zabezpieczone sumą kontrolną – zabezpieczenie przed przekłamaniem wyników.
• Częstość zapisu od co 3 s do 24 h; możliwość zdefiniowania dwóch częstości zapisu przełączanych po przekroczeniu wybranych progów alarmowych.

4 WYJŚCIA PRZEKAŹNIKOWE, PROGI ALARMOWO-STERUJĄCE
• 4 półprzewodnikowe przekaźniki wyjściowe o obciążalności 0,1 A / 60 V.
• Do 4 progów alarmowych dla każdego wejścia i każdej wartości obliczanej.

KOMUNIKACJA Z SYSTEMEM NADRZĘDNYM
• Separowany galwanicznie port RS-485, protokoły znakowy ASCII i Modbus RTU.
• Port Ethernet, protokół Modbus TCP, serwer WWW.

INNE FUNKCJE
• Port USB na płycie czołowej.
• Liczniki – po dwa liczniki dla każdej wartości przepływowej (mierzonej lub obliczanej); możliwy odczyt wartości licznika bezpośrednio z urządzenia/przetwornika.
• Śledzenie wartości minimalnej, maksymalnej oraz średniej każdej z mierzonych i obliczanych wielkości w wybranym przedziale czasu.
• Zaawansowany system użytkowników i haseł.
• Rejestr zdarzeń.
• Rejestr czynności autoryzowanych.

ZASTOSOWANIE
• Wielomiejscowe pomiary (temperatura, wilgotność, ciśnienie, różnica ciśnień, przepływ itp.) z lokalnym wyświetlaniem wyników i transmisją danych do nadrzędnego systemu komputerowego lub sterowania.
• Pomiary z rejestracją wyników (rejestrator elektroniczny) wraz z sygnalizacją alarmową przekroczeń i prostym sterowaniem oraz odczytem lokalnym wyników.
