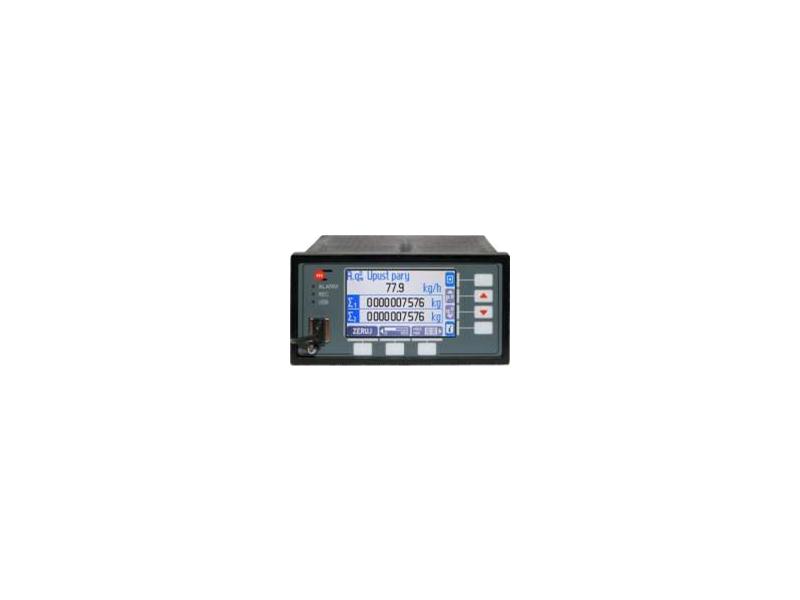

FP-3021 Przelicznik skompensowanego przepływu i energii cieplnej

pary, wody oraz innych mediów ciekłych z rejestracją

FP-3021 Przelicznik skompensowanego przepływu i energii cieplnej
Producent:
METRONIC Aparatura Kontrolno-Pomiarowa
Numer katalogowy:
FP-3021

PRZELICZNIK SKOMPENSOWANEGO PRZEPŁYWU I ENERGII CIEPLNEJ PARY, WODY, INNYCH MEDIÓW CIEKŁYCH ORAZ SKOMPENSOWANEGO PRZEPŁYWU GAZÓW TECHNICZNYCH Z ELEKTRONICZNĄ REJESTRACJĄ WYNIKÓW KOMUNIKUJĄCY SIĘ Z PRZETWORNIKAMI W STANDARDZIE RS-485 / MODBUS RTU ORAZ W STANDARDZIE HART FP-3021

• Rozliczanie do 2 różnych układów pomiarowych
• Bilansowanie przepływów – suma, różnica, stosunek
• 5 kanałów do cyfrowego odczytu danych
• 2 wejścia typu PULS
• Funkcje alarmowo – sterujące, 4 przekaźniki wyjściowe
• Opcjonalnie wyjście analogowe 4-20mA
• Zaawansowana rejestracja wyników pomiarów
• Graficzny, kolorowy wyświetlacz LCD TFT
• Porty: RS-485 (protokoły ASCII i Modbus RTU), Ethernet (protokół Modbus TCP, serwer WWW)
• Oprogramowanie do wizualizacji wyników pomiarowych

ZASTOSOWANIE
• Pomiary i rozliczanie pary oraz wody w układach bilansowania
• Pomiary skompensowanego przepływu gazów technicznych oraz innych mediów ciekłych
• Opomiarowanie rozproszonych punktów z możliwością pracy w systemach komputerowych
• Pomiary z rejestracją wyników oraz odczytem lokalnym wyników lub odczytem zarejestrowanych danych okresowo za pośrednictwem przenośnej pamięci masowej USB

RODZAJE UKŁADÓW POMIARU PARY I CIECZY
• układ pomiaru przepływu i energii cieplnej cieczy,
• układ pomiaru przepływu i różnicy energii cieplnej cieczy w układzie zamkniętym – pomiar przepływu „na zasilaniu”,
• układ pomiaru przepływu i różnicy energii cieplnej cieczy w układzie zamkniętym – pomiar przepływu „na powrocie”,
• układ pomiaru przepływu i różnicy energii cieplnej cieczy z częściowym zwrotem medium,
• układ pomiaru przepływu i energii cieplnej pary,
• układ pomiaru przepływu i energii cieplnej pary do warunków skondensowania pary,
• układ pomiaru przepływu i różnicy energii cieplnej para – kondensat w układzie zamkniętym,
• układ pomiaru przepływu i różnicy energii cieplnej para – kondensat z częściowym zwrotem kondensatu,
• pomiar przepływu i różnicy energii cieplnej w układzie produkcji pary z pomiarem przepływu wody,
• układ pomiaru przepływu gazów technicznych.

KANAŁY POMIAROWE

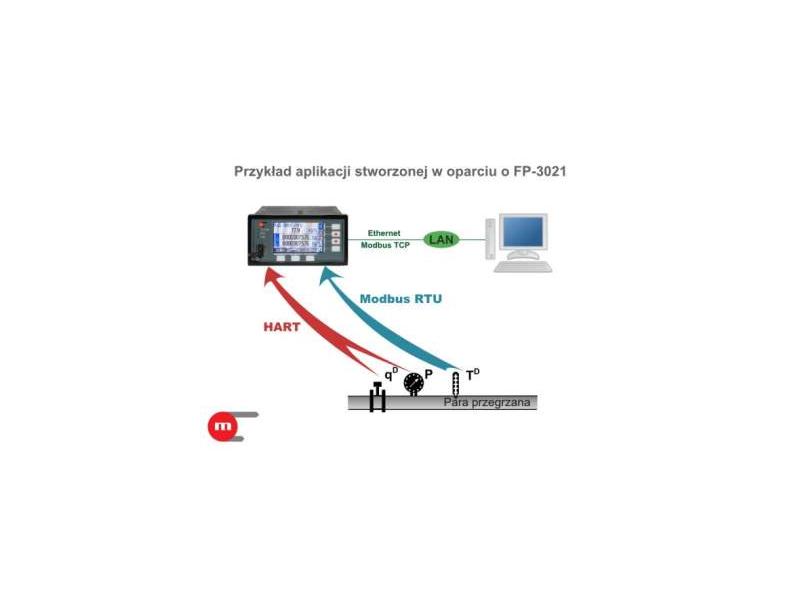

•5 kanałów przeznaczonych do odczytu danych z przyrządów i przetworników z protokołem Modbus RTU oraz przetworników z protokołem HART,
•dwa kanały współpracujące z wejściami typu PULS (pomiar częstotliwości w zakresie 0,001 Hz … 10 kHz, zliczanie impulsów, śledzenie i rejestracja sygnału binarnego zwarcie/rozwarcie)

HART
•Odczyt wielkości cyfrowych z przetworników/urządzeń podłączonych równolegle do pętli prądowej (Multidrop).
•Praca jako Primary Master lub Secondary Master.
•Odczyt zmiennych: PV – primary variable, SV – secondary variable, TV – third variable, FV – fourth variable.

MODBUS RTU
•Urządzenia/przetworniki podłączane równolegle do jednej pary przewodów (portu RS-485(1)).
•Prędkość transmisji od 1200 bps do 115200 bps.
•Funkcje odczytu: 03 (Read Holding Register) oraz 04 (Read Input Register).
•Odczyt rejestrów adresowanych w zakresie 0 … 65535.

POMIAR PRZEPŁYWU
Przelicznik może współpracować z przepływomierzami:
• masowymi,
• objętościowymi,
• zwężkowymi z przybliżeniem charakterystyką pierwiastkową lub wg algorytmu zgodnego z normą PN-EN ISO 5167 (tylko dla wody i pary).

ZAKRES KOMPENSACJI PARAMETRÓW PARY I WODY
Przelicznik umożliwia pomiar przepływu i energii pary przegrzanej lub nasyconej oraz wody zgodnie z zaleceniami IAPWS-IF97 w zakresie roboczym temperatury od 0 ºC do 800 ºC i ciśnienia absolutnego od 0,05 MPa do 16,52 MPa. W przypadku układów pomiaru przepływu i energii innych płynów obliczenia prowadzone są w zakresie wartości tabelarycznych wprowadzonych przez użytkownika, przy czym zarówno gęstość jak i entalpia właściwa jest funkcją temperatury.

WYJŚCIA PRZEKAŹNIKOWE, PROGI ALARMOWO-STERUJĄCE
4 progi alarmowo-sterujące dla każdego kanału pomiarowego.
4 półprzewodnikowe przekaźniki wyjściowe o obciążalności 0,1 A / 60 V: współpraca z progami alarmowo-sterującymi, sygnalizacja awarii czujników podłączonych do wejść analogowych.

ARCHIWIZACJA WYNIKÓW
FP-3021 ma rozbudowane funkcje archiwizowania mierzonych i obliczanych wartości. Dane zapisywane są w wewnętrznej pamięci danych o pojemności 2GB w postaci pliku tekstowego zabezpieczonego szyfrowaną sumą kontrolną.

KOMUNIKACJA Z SYSTEMEM NADRZĘDNYM
Port RS-485, protokoły znakowy ASCII i Modbus RTU.
Port Ethernet, protokół Modbus TCP, serwer www.
