Jak poprawnie mierzyć przewodność w energetyce?

Wzrost przewodności kationowej. Czy to sygnał do wyłączenia bloku?

W każdej elektrowni i elektrociepłowni bezpieczeństwo pracy turbiny, kotła oraz całego układu wodno-parowego zależy od jakości wody. Nawet śladowe ilości zanieczyszczeń mogą prowadzić do korozji, odkładania osadów oraz kosztownych awarii urządzeń. Dlatego przewodność od wielu dekad pozostaje jednym z podstawowych parametrów monitorowanych przez służby chemiczne i eksploatacyjne.

Problem polega jednak na tym, że współczesne układy energetyczne wymagają dziś znacznie więcej niż tylko odczytu wartości przewodności. Rosnące wymagania dotyczące dyspozycyjności bloków, ograniczania kosztów utrzymania ruchu oraz wydłużania żywotności urządzeń sprawiają, że kluczowe staje się szybkie zidentyfikowanie źródła zanieczyszczeń, a nie wyłącznie wykrycie ich obecności.



Dlaczego przewodność jest tak ważnym wskaźnikiem?

Pomiar przewodności pozwala określić poziom rozpuszczonych składników jonowych w wodzie. Dzięki temu jest skutecznym narzędziem kontroli jakości wody zasilającej, kondensatu, pary oraz wody procesowej wykorzystywanej w energetyce.

Przewodność online jest rozwiązaniem:

• ciągłym,
• niezawodnym,
• ekonomicznym,
• umożliwiającym natychmiastowe wykrywanie odchyleń jakościowych.

To właśnie dlatego pomiary przewodności są jednym z fundamentów kontroli chemii cyklu wodno-parowego.



Największy problem: przewodność kationowa nie wskazuje źródła zanieczyszczenia

W większości elektrowni podstawowym parametrem alarmowym pozostaje przewodność kationowa.

Pomiar ten skutecznie informuje o pojawieniu się zanieczyszczeń, jednak nie pokazuje, jakie związki odpowiadają za wzrost wartości pomiaru. W praktyce identyczny sygnał może zostać wywołany przez:

• stosunkowo niegroźny dwutlenek węgla,
• związki organiczne,
• bardzo agresywne korozyjnie chlorki,
• siarczany stanowiące zagrożenie dla turbiny.

W efekcie personel często staje przed trudnym pytaniem:

Czy mamy do czynienia z realnym zagrożeniem dla bloku energetycznego, czy jedynie z przejściowym zakłóceniem chemii układu?







Jak działa pomiar przewodności?

Pomiar przewodności opiera się na zdolności jonów znajdujących się w wodzie do przewodzenia prądu elektrycznego. Po przyłożeniu napięcia do elektrod zanurzonych w roztworze jony przemieszczają się pomiędzy elektrodami, tworząc przepływ prądu proporcjonalny do stężenia substancji rozpuszczonych.

Aby ograniczyć zjawisko polaryzacji elektrod, w nowoczesnych układach stosowane jest napięcie przemienne o parametrach automatycznie dostosowywanych do zakresu pomiarowego. Dla wody bardzo czystej wykorzystywane są wyższe napięcia i niższe częstotliwości, natomiast przy wyższych przewodnościach stosuje się niższe napięcia i wyższe częstotliwości.

Przewodność właściwa i kationowa – dlaczego warto mierzyć obie?

W praktyce energetycznej nie wystarczy monitorowanie jedynie przewodności właściwej. Szczególnie istotna jest również przewodność kationowa, która od wielu lat stanowi podstawowe narzędzie oceny zanieczyszczenia cyklu wodno-parowego.

Przewodność właściwa dostarcza informacji o całkowitej zawartości jonów w próbce, natomiast przewodność kationowa znacznie lepiej wskazuje obecność potencjalnie niebezpiecznych zanieczyszczeń, takich jak chlorki czy siarczany. Pomiar ten jest powszechnie wykorzystywany zgodnie z wytycznymi organizacji branżowych, między innymi EPRI, VGB oraz IAPWS.

Warto jednak pamiętać, że sama przewodność kationowa jest parametrem sumarycznym. Informuje o występowaniu zanieczyszczeń, ale nie wskazuje jednoznacznie ich źródła ani rodzaju.

Najczęstsze błędy podczas pomiaru przewodności

Brak dokładnej kompensacji temperatury

Temperatura ma ogromny wpływ na wynik pomiaru przewodności. W przypadku wody o wysokiej czystości współczynnik temperaturowy może osiągać nawet około 7% odczytu na każdy stopień Celsjusza. Oznacza to, że nawet niewielkie błędy pomiaru temperatury mogą znacząco zafałszować wynik przewodności.

Niewłaściwie dobrana stała celi

Dokładność pomiaru zależy również od geometrii elektrod oraz stałej celi. Czujniki przeznaczone do pomiaru bardzo niskiej przewodności powinny charakteryzować się odpowiednią konstrukcją umożliwiającą uzyskanie stabilnego sygnału przy minimalizacji zjawiska polaryzacji.

Zakłócenia związane z okablowaniem

W tradycyjnych systemach analogowych długość przewodów pomiędzy czujnikiem a przetwornikiem może wpływać na dokładność pomiaru poprzez efekty pojemnościowe i zakłócenia elektryczne. Szczególnie widoczne jest to przy pomiarach bardzo niskiej przewodności.





Studium przypadku: jak uniknięto potencjalnego wyłączenia elektrowni

Dobrym przykładem jest elektrownia Sioux Energy Center należąca do firmy Ameren.

Podczas rutynowego monitoringu odnotowano nagły wzrost przewodności kationowej zarówno w głównej parze, jak i kondensacie. Zgodnie z procedurami taki sygnał mógł wskazywać na obecność agresywnych zanieczyszczeń i prowadzić do konieczności wyłączenia jednostki.

Kluczowe znaczenie miał jednak zainstalowany analizator online METTLER TOLEDO Thornton 3000CS.

Urządzenie umożliwiło ciągły pomiar chlorków i siarczanów na poziomach ppb. Analiza wykazała, że stężenia obu anionów pozostają poniżej 1 ppb, co pozwoliło szybko wykluczyć najbardziej niebezpieczne scenariusze. Dzięki temu obsługa zawęziła obszar poszukiwań do związków organicznych i zidentyfikowała rzeczywistą przyczynę problemu: wyciek żywicy polerskiej do obiegu wody zasilającej.

Bez tej informacji podjęcie właściwej decyzji mogłoby zająć znacznie więcej czasu i skutkować kosztownym ograniczeniem produkcji energii.







Jak poprawić dokładność pomiaru przewodności?

1. Wykorzystywać zintegrowane czujniki cyfrowe

Tradycyjne układy pomiarowe wykorzystują oddzielny czujnik i przetwornik połączone przewodami analogowymi. Taka konstrukcja zwiększa podatność na zakłócenia i błędy pomiarowe.

Rozwiązaniem są zintegrowane czujniki przewodności METTLER TOLEDO UniCond™, w których element pomiarowy oraz elektronika tworzą jeden układ fabrycznie skalibrowany jako kompletny system pomiarowy.

Korzyści obejmują:

• wyższą dokładność,
• eliminację wpływu długości przewodów,
• automatyczne rozpoznawanie czujnika,
• uproszczoną kalibrację,
• większą odporność na błędy operatora.

2. Zapewnić precyzyjną kompensację temperatury

W wodzie wysokiej czystości zmiana temperatury może wpływać na wynik przewodności nawet o około 7% na każdy stopień Celsjusza. Oznacza to, że nawet niewielkie błędy pomiaru temperatury prowadzą do znaczących błędów pomiaru przewodności.

Dlatego nowoczesne systemy monitoringu powinny zapewniać dokładną kompensację temperatury oraz wspólną kalibrację układu pomiarowego i czujnika.

3. Łączyć kilka parametrów w jednym systemie analitycznym

Największą wartość diagnostyczną przynosi obecnie analiza wielu parametrów jednocześnie.

Nowoczesne przetworniki wieloparametrowe METTLER TOLEDO umożliwiają równoczesne monitorowanie:

• przewodności właściwej,
• przewodności kationowej,
• przewodności kationowej po odgazowaniu,
• pH obliczanego z pomiarów przewodności,
• pH mierzonego elektrodą,
• stężenia CO₂,
• tlenu rozpuszczonego.

Takie podejście pozwala znacznie szybciej identyfikować przyczyny zmian chemii wody i ograniczać ryzyko podejmowania błędnych decyzji operacyjnych.

Przyszłość monitoringu chemii cyklu wodno-parowego

Współczesna energetyka odchodzi od prostego monitorowania pojedynczych parametrów na rzecz inteligentnej diagnostyki online. Sam pomiar przewodności pozostaje fundamentem kontroli jakości wody, jednak największą wartość uzyskuje się poprzez połączenie go z analizą przewodności kationowej, obliczaniem pH oraz bezpośrednim monitoringiem chlorków i siarczanów.

Dzięki takim rozwiązaniom przedsiębiorstwa energetyczne mogą wcześniej wykrywać zanieczyszczenia, ograniczać ryzyko korozji, skracać czas diagnostyki i zwiększać dyspozycyjność swoich instalacji.





Chcesz dowiedzieć się, jak zwiększyć dokładność pomiarów przewodności i szybciej identyfikować źródła zanieczyszczeń w obiegu wodno-parowym? Poznaj rozwiązania analityczne METTLER TOLEDO Thornton™, takie jak zintegrowane czujniki UniCond™ oraz analizatory 3000CS do ciągłego monitoringu chlorków i siarczanów na poziomie ppb.



Więcej informacji:

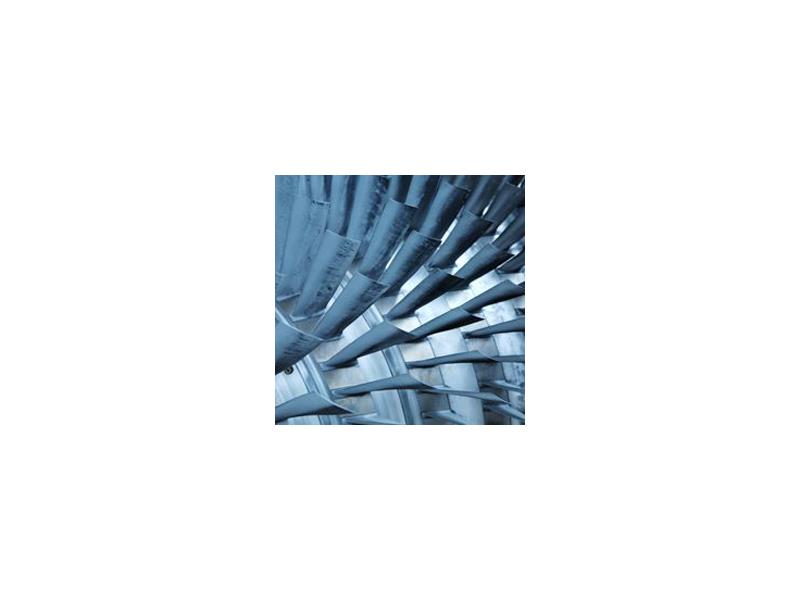

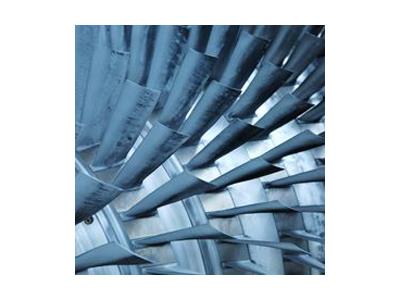

Unikaj kosztownych uszkoczeń i przestojów

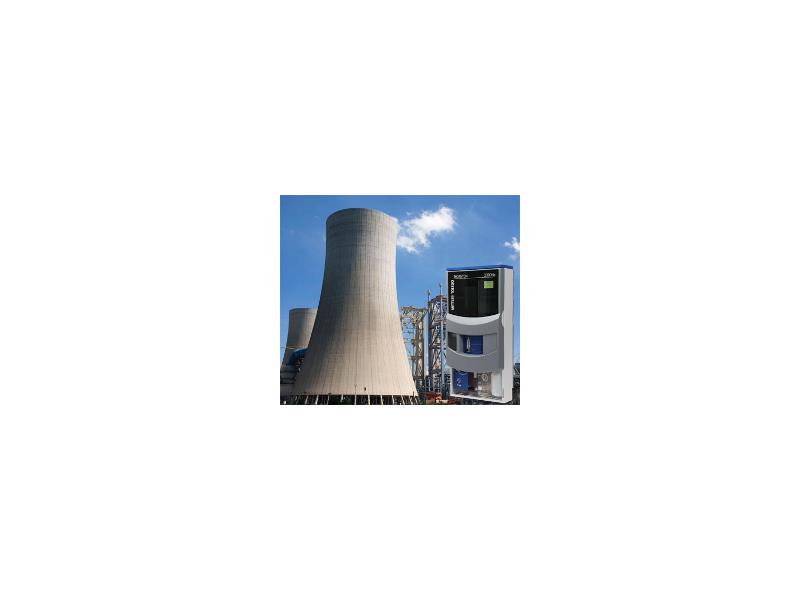

Optymalizacja składu chemicznego wody w elektrowniach
