Czujniki temperatury do ciepłomierzy – działanie, zastosowanie, oferta

Jak działa ciepłomierz?

Ciepłomierz (znany też jako czujnik ciepła, czujnik zużycia ciepła czy licznik ciepła) to urządzenie, które rejestruje ilość ciepła pobranego w systemach centralnego ogrzewania. Mierzy on – mechanicznie lub ultradźwiękowo – w sposób ciągły objętość i temperaturę gorącej wody, która przez niego przepływa.

Czujniki temperatury do ciepłomierzy zastosowanie

Czujniki temperatury do ciepłomierzy (https://www.jumo.pl/web/products/temperature/heat-meters) stosowane są w budownictwie mieszkaniowym i komunalnym – w zespołach pomiarowych, sieciach ciepłowniczych, węzłach cieplnych budynków mieszkalnych, użyteczności publicznej i przemysłowych, a także w przemyśle metalurgicznym, chemicznym, spożywczym, rafinacji ropy naftowej i innych, gdzie wymagane jest opomiarowanie i sterowanie przepływem chłodziwa.

Parowane czujniki temperatury do ciepłomierzy – działanie
Pomiar temperatury odbywa się za pomocą dwóch czujników do pomiaru temperatury mediów ciekłych. Na podstawie tych wartości, ilość zużytego ciepła jest określana przez cyfrowy przelicznik i podawana w gigadżulach (GJ).

Jeden czujnik mierzy temperaturę nośnika ciepła, który przebywa drogę od źródła ciepła do grzejników. Drugi jest zamontowany na "powrocie" i mierzy temperaturę ochłodzonego medium (nośnika ciepła), które przeszło cały obieg, oddało swoje ciepło i wraca do jego źródła, by zostać ogrzane. Tak więc, w licznikach ciepła stosowane są dwa czujniki, które nazywa się czujnikami parowanymi.

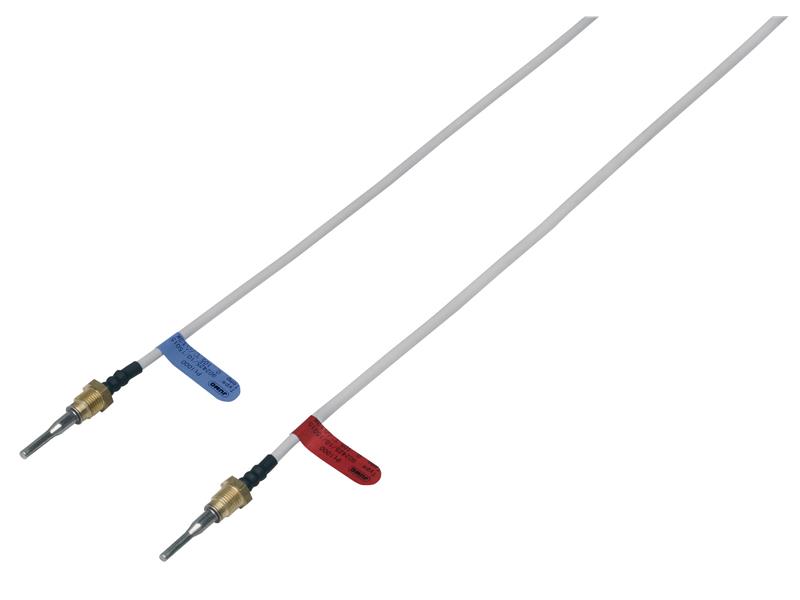

parowane czujniki do ciepłomierzy

Czujniki parowane – czy można je zastępować?

Czujniki parowane temperatury – jak sama nazwa wskazuje – dostarczane są w parach. Jeden czujnik znajduje na wejściu (naklejka z kolorem czerwonym), a drugi czujnik na powrocie (naklejka z kolorem niebieskim). Ważne jest to, że żaden termometr oporowy z pary nie może być zastąpiony innym czujnikiem, ponieważ te czujniki, dostarczane w parach w ramach zestawu, są do siebie dopasowane, w specjalnym procesie parowania przeprowadzanym w trakcie produkcji. Wszystko po to aby uzyskać jak najmniejszy błąd pomiarowy i rozbieżność pomiarów między jednym i drugim czujnikiem temperatury.

Co musisz wiedzieć przed zakupem czujników temperatury do ciepłomierzy?
Jednym z głównych parametrów, który należy doprecyzować przed zakupem jest długość zanurzeniowa. Ponadto, przed zakupem warto znać zakres mierzonych temperatur oraz sprawdzić, czy do montażu potrzebne są tuleje i króćce. Rekomendujemy skorzystanie z pomocy fachowego dostawcy, takiego jak JUMO.

Czujniki temperatury do ciepłomierzy JUMO

Jesteśmy pierwszym producentem, który wyznaczył nowy kamień milowy pomiaru temperatury dla czujników temperatury do ciepłomierzy. Nasze czujniki są precyzyjne i długoterminowo stabilne, co pozwala na uzyskanie dokładnych pomiarów. Ponadto, Wszystkie nasze czujniki temperatury są certyfikowane zgodnie z MID.
MID (z ang. Measuring Instruments Directive) jest to dyrektywa unijna dotycząca przyrządów pomiarowych w większości służących do celów rozliczeniowym (wodomierze, gazomierze i przeliczniki, ciepłomierze itd.). Określa ona wymagania dotyczące między innymi granic błędu pomiarowego, powtarzalności pomiaru oraz pewności pomiaru.

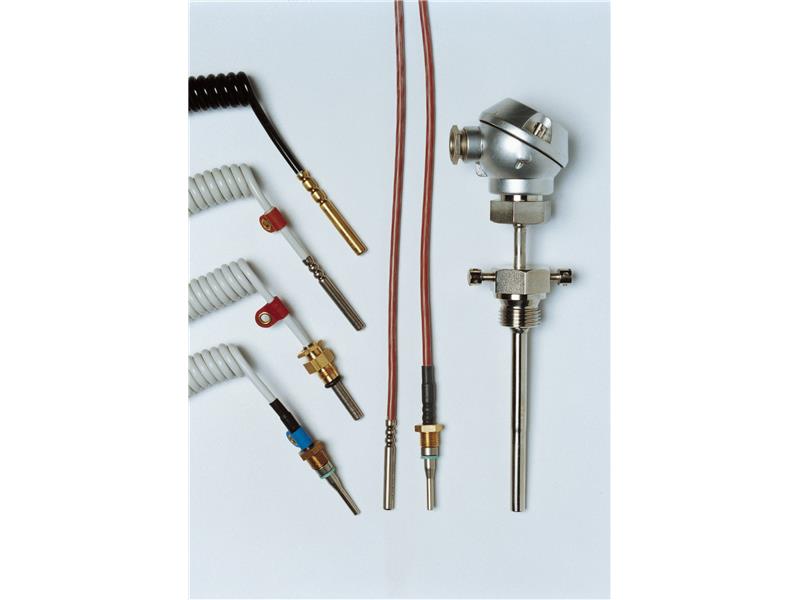

W naszej ofercie posiadamy parowane czujniki temperatury o różnych konstrukcjach, takich jak:
• wersja krótka do montażu w osłonie
• wersja krótka do montażu bezpośredniego
• wersja długa z kablem do montażu w osłonie i montażu bezpośredniego
• wersja długa z głowicą do montażu w osłonie i montażu bezpośredniego
• wersja czujnika z kablem podłączeniowym lub z głowicą przyłączeniową

Twoja aplikacja jest nietypowa? Potrzebujesz czujników z różnymi długościami kabli przyłączeniowych lub stoisz przed wyzwaniem montażu asymetrycznego? Skontaktuj się z JUMO w celu dobrania indywidualnego rozwiązania.

Akcesoria do ciepłomierzy JUMO

Czujniki temperatury mogą być montowane w trójniku, zaworze, w osłonach montażowych lub w korpusie przetwornika ciepłomierza. JUMO, jako kompleksowy dostawca, oferuje pełne spektrum akcesoriów do ciepłomierzy, takie jak:
• trójnik do ciepłomierza
• osłona termometryczna ze stali lub mosiądzu do czujników Pt500
• zawór kulowy
