HYDROSTATYCZNA SONDA POZIOMU P137

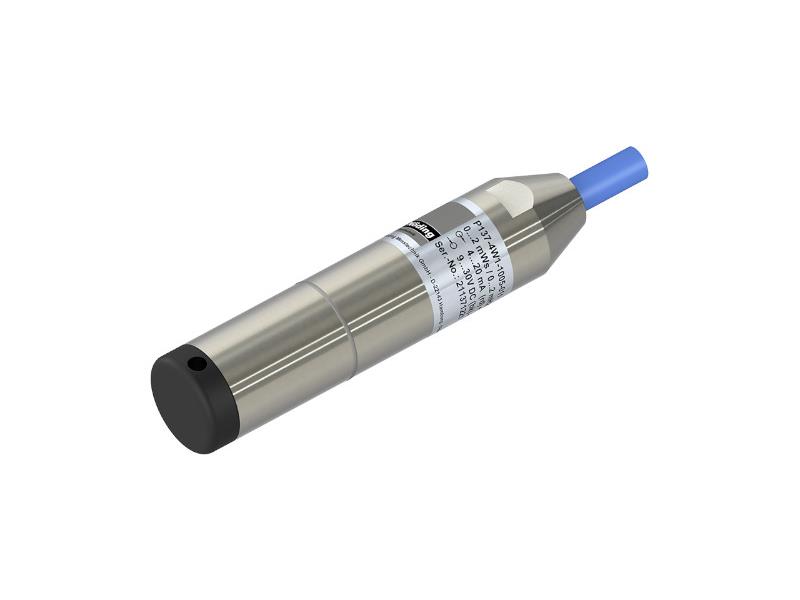

Hydrostatyczna sonda poziomu P137

Hydrostatyczna sonda poziomu P137  jest sondą głębinową zoptymalizowaną pod względem zastosowania i kosztów, idealną dla rur 1 calowych, odpowiednią w szczególności jako komponent OEM.  Specjalna nakładka, umieszczona na końcu sondy, upraszcza obsługę i instalację. Pozostaje ona zamontowana podczas pracy sondy i chroni membranę przed zanieczyszczeniami znajdującymi się w medium. Piezorezystancyjny czujnik w połączeniu z obudową ze stali nierdzewnej tworzy wytrzymałą i smukłą sondę poziomu. Modułowa koncepcja aparatury kontrolno-pomiarowej firmy Nöding Meßtechnik GmbH zapewnia szeroką różnorodność produktów. Jeśli potrzebujesz innego zakresu pomiarowego lub materiału wykonania hydrostatycznej sondy P137, skontaktuj się z nami.

Cechy:

• Zoptymalizowany pod względem kosztów dla standardowych zastosowań;
• Obudowa o Ø 22 mm, idealna dla rur o średnicy 1″;
• Najmniejszy zakres pomiarowy: 0 ... 250 mbar / 0 ... 2,5 m H2O;
• Największy zakres pomiarowy:  0 ... 20 bar / 0 ... 200 m H2O;
• Zakres pomiaru podciśnienia: do -1 bar;
• Dokładność ≤ 0,5%;
• Wyjście analogowe: 4 ... 20 mA, 2-przewodowe;
• Dostępne na życzenie również wyjście:
  • 0 ... 10 V, 3-przewodowe;
  • 0 ... 5 V, 3-przewodowe;
  • 0,5 ... 4,5 V, ratiometryczne;
• Opcjonalny zintegrowany czujnik PT100 / PT1000 do pomiaru temperatury.

Zastosowania:

• Woda,
• Ścieki,
• Oleje i paliwa,
• Agresywne media,
• Pomiary poziomu w zbiornikach.
• Jak działa hydrostatyczna sonda poziomu?

Zasada działania
Hydrostatyczne sondy poziomu, zwane również sondami głębokości i sondami poziomu, są wyjątkowymi czujnikami ciśnienia, stosowanymi dla hydrostatycznego pomiaru poziomu w różnego typu zbiornikach otwartych i zamkniętych, studniach, szybach i odwiertach.

Hydrostatyczna sonda głębokości jest zanurzana bezpośrednio w cieczy pomiarowej, możliwie blisko dna zbiornika. Wykonuje pomiar głębokości zbiornika (wysokości słupa medium nad przetwornikiem) poprzez pomiar ciśnienia hydrostatycznego, oddziałującego na zanurzony w cieczy wskaźnik poziomu.
