PRZEPŁYWOMIERZ ULTRADŹWIĘKOWY KATFLOW 170

Przepływomierz ultradźwiękowy KATflow 170 jest doskonałym rozwiązaniem w aplikacjach, gdzie warunki otoczenia wymagają zastosowania wytrzymałego urządzenia. KATflow 170 to przyrząd w pełni certyfikowany ATEX i odporny na korozję. Przepływomierz przeznaczony jest do ciągłej pracy w strefach zagrożonych wybuchem 1 i 2. Spośród wielu dostępnych rozwiązań pomiarowych, jest wyborem najbardziej ekonomicznym.

"KATflow 170 udowadnia, że nawet dla najtrudniejszych zastosowań znaleźć można proste rozwiązania."

Budowa i funkcje

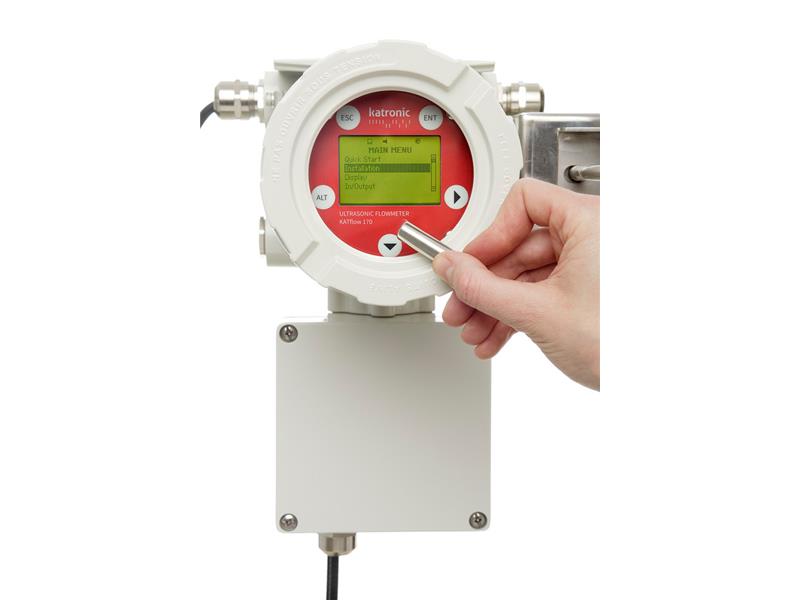

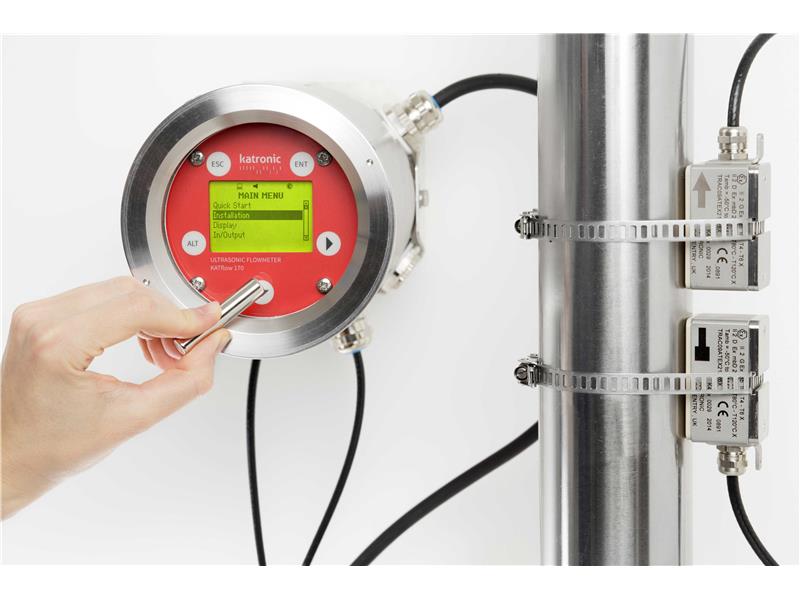

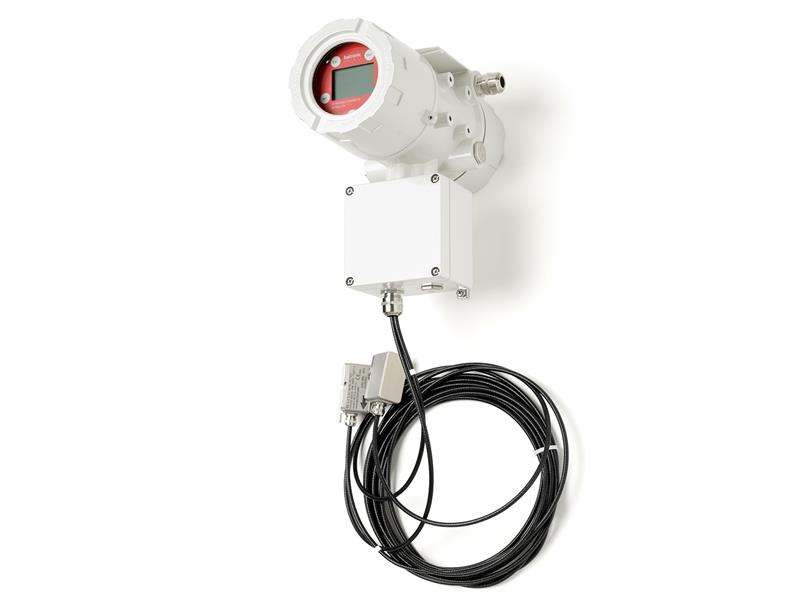

Przepływomierz ultradźwiękowy KATflow 170 posiada przeciwwybuchową obudowę wykonaną z aluminium pokrytego farbą epoksydową, lub ze stali nierdzewnej. Urządzenie jest bardzo proste w obsłudze. W celu zwiększenia bezpieczeństwa, przepływomierz programowany jest za pomocą magnesu poprzez klawiaturę osłoniętą szklaną pokrywą. Dzięki sondom ultradźwiękowym w wykonaniu IP68 oraz kablom w wytrzymałej izolacji, przepływomierz ultradźwiękowy KATflow 170 posiada zwiększoną wytrzymałość i niezawodność.

DANE TECHNICZNE:

• Zakresy pomiarowe: 0,01 ... 25 m/s
• Dokładność:
  • Objętość:
    • ± 1 ... 3% wartości mierzonej w zależności od zastosowania
    • ± 0,5% wartości mierzonej; z kalibracją
  • Prędkość przepływu (średnia):
    • ± 0,5% wartości mierzonej
• Powtarzalność: 0,15% mierzonej wartości, ± 0,015m/s
• Średnice: 10mm do 3,000mm
• Stopień ochrony: IP66
• Temperatura cieczy: -50°C do +115°C (-58°F do +239°F), wyższe temperatury dostępne na żądanie
• Materiały obudowy: Stali nierdzewna lub aluminium pokryte farbą epoksydową
• Sposób montażu: Przeciwwybuchowa obudowa polowa, montaż na rurociągu
• Metoda pomiarowa: Ultradźwiękowy pomiar różnicy czasu przejścia wiązki (transit-time)
• Sygnały wejściowe: Temperaturowe, prądowe
• Sygnały wyjściowe : RS 485, Modbus RTU, Profibus PA i wyjście kompatybilne z HART*
• Zasilanie:
  • 100 ... 240V AC 50/60Hz
  • 9 ... 36 V DC
    Specjalne rozwiązania dostępne na żądanie
• Wyświetlacz: Wyświetlacz graficzny LCD, 128 x 64 punktów, podświetlany, z klawiaturą osłoniętą szklaną pokrywą
• Waga: 4,0 kg
• Wymiary: wys/szer/gł w mm: 270/140/280 (bez dławików kablowych)
• Komunikacja: RS 485 (opcjonalne), Modbus RTU (opcjonalne), wyjście kompatybilne z HART*, Profibus PA (opcjonalne)
• Zastosowanie:
  • Pomiary produkowanej wody
  • Układy wtryskowe metanolu i wody
  • Rozpoznawanie produktu i system detekcji
  • Pomiary produktów rafinacji
  • Systemy rozładunku cysterny
  • Płozy mieszania oleju

*HART jest zastrzeżonym znakiem towarowym HART Communication Foundation
