Jak zaplanować ergonomiczne stanowisko ESD dla elektronika pracującego 8 godzin dziennie?

W produkcji i serwisie elektroniki stanowisko pracy to coś więcej niż tylko miejsce do wykonywania zadań. To kluczowy element procesu, który wpływa na jakość montażu, powtarzalność operacji, bezpieczeństwo komponentów i wygodę osoby pracującej przez wiele godzin. Podczas lutowania, kontroli wizualnej, montażu SMD, testowania pakietów elektronicznych czy pracy z dokumentacją techniczną nawet drobne błędy w organizacji szybko zaczynają mieć znaczenie. Zbyt niski blat zmusza do pochylania się, zbyt wysoki stół obciąża barki i nadgarstki, słabe oświetlenie męczy oczy, a źle rozmieszczone narzędzia powodują niepotrzebne ruchy, które, powtarzane setki razy dziennie, prowadzą do zmęczenia i spadku precyzji.

Ergonomiczne stanowisko ESD powinno być dostosowane do rzeczywistego rytmu pracy elektronika. Stanowisko do montażu krótkich serii wymaga innych rozwiązań niż stanowisko serwisowe, a miejsce pracy operatora wykonującego powtarzalne czynności przez całą zmianę wymaga jeszcze innych rozwiązań. Jednak w każdym przypadku cel jest podobny: zmniejszyć obciążenie fizyczne, zapewnić wygodny dostęp do narzędzi, utrzymać porządek w strefie roboczej i jednocześnie chronić komponenty przed wyładowaniami elektrostatycznymi. Dlatego ergonomia i ESD powinny być traktowane razem. Dobrze zaprojektowane stanowisko łączy oba te aspekty, bo komfort operatora i bezpieczeństwo elektroniki mają wpływ na ten sam efekt: stabilny, powtarzalny i kontrolowany proces pracy.

W praktyce oznacza to, że trzeba świadomie dobrać stół, blat, siedzisko, oświetlenie, systemy przechowywania, akcesoria ESD oraz urządzenia wspierające precyzyjną pracę, takie jak mikroskopy cyfrowe, stacje lutownicze czy systemy inspekcyjne. Nowoczesne stanowiska antystatyczne REECO, zwłaszcza linie Classic, Premium, Premium Electric oraz rozwiązania mobilne, dobrze wpisują się w to podejście, bo pozwalają budować przestrzeń roboczą etapami i dopasowywać ją do konkretnych zadań. Dzięki modułowej konstrukcji można zacząć od podstawowego stołu ESD, a potem rozbudować go o półki, szafki, panele perforowane, oświetlenie, uchwyty, kontenery lub elementy organizacji narzędzi. Takie rozwiązanie ogranicza konieczność wymiany całego stanowiska przy zmianie procesu i pozwala rozwijać wyposażenie wraz ze zmieniającymi się potrzebami produkcji.

Jakie elementy stanowiska najbardziej wpływają na wygodę pracy?

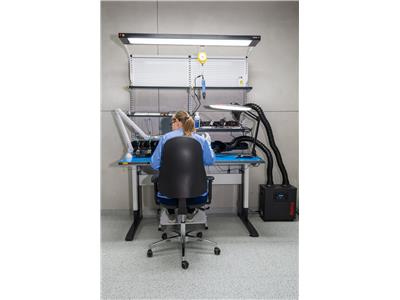

Na wygodę pracy największy wpływ ma podstawowy układ stanowiska: stół, blat roboczy, siedzisko oraz rozmieszczenie wyposażenia w zasięgu operatora. Te elementy decydują, czy elektronik pracuje w stabilnej, naturalnej pozycji, czy przez całą zmianę musi nadrabiać źle zaprojektowaną przestrzeń ruchami barków, nadgarstków, pleców i szyi. W pracy precyzyjnej nawet niewielka różnica w wysokości blatu ma znaczenie, bo operator przez wiele godzin wykonuje drobne, powtarzalne czynności wymagające kontroli wzrokowej i manualnej.
Ergonomiczne stanowisko ESD wymaga odpowiednio dobranego stołu antystatycznego, który zapewnia kontrolowane odprowadzanie ładunków elektrostatycznych. Stoły ESD z blatami z materiałów rozpraszających ładunki chronią wrażliwe komponenty i umożliwiają efektywną pracę. Do standardowych zadań montażowych i serwisowych polecamy stanowiska REECO Classic, natomiast do bardziej zaawansowanych zastosowań - stanowiska REECO Premium, wyposażone w dodatkowe akcesoria, półki, szafki oraz elementy organizacyjne. W miejscach o częstej rotacji operatorów lub zmiennych zadaniach szczególnie praktyczne są stoły z elektryczną regulacją wysokości, takie jak REECO Premium Electric, które umożliwiają szybkie dostosowanie blatu do wzrostu użytkownika oraz rodzaju wykonywanej pracy.
Wygoda pracy zależy także od tego, czy stanowisko potrafi dostosować się do zmian w procesie. W produkcji elektroniki często pojawiają się nowe serie, projekty, dokumentacja, typy komponentów oraz wymagania dotyczące kontroli jakości. Modułowa budowa stanowiska pozwala łatwo reagować na te zmiany bez konieczności przebudowy całej przestrzeni. Do stołu można dodać półki nadblatowe, panele perforowane na narzędzia, szafki podwieszane, kontenery szufladowe, listwy zasilające, oświetlenie LED lub uchwyty na dokumentację. Dzięki temu stanowisko sprawdzi się zarówno przy pracy manualnej jak i podczas montażu, inspekcji, testowania oraz przygotowywania komponentów.
Duże znaczenie ma także siedzisko. Krzesło używane przy stanowisku ESD powinno zapewniać stabilną pozycję, regulację wysokości oraz prawidłowe podparcie pleców. W środowisku EPA nie wystarczy zwykłe krzesło biurowe, ponieważ elementy stanowiska powinny wspierać ochronę przed wyładowaniami elektrostatycznymi. Krzesła ESD, w tym rozwiązania stosowane na stanowiskach produkcyjnych i laboratoryjnych, pozwalają zachować zgodność z wymaganiami strefy EPA, a jednocześnie wspierają ergonomię pracy. Przy ośmiogodzinnej zmianie nie jest to detal, lecz jeden z elementów decydujących o tym, czy operator utrzyma koncentrację i precyzję przez cały dzień.
Na wygodę pracy wpływają także przestrzeń na nogi, głębokość blatu, możliwość swobodnego ustawienia stóp, dostęp do pedałów sterujących oraz położenie urządzeń pomocniczych. Jeśli pod blatem jest zbyt wiele elementów, operator pracuje w wymuszonej pozycji. Jeśli stacja lutownicza, mikroskop, zasilacz laboratoryjny lub pojemniki z komponentami są zbyt daleko, każda operacja wymaga dodatkowego ruchu. Ergonomiczne stanowisko ESD powinno być więc zaprojektowane nie tylko jako zestaw mebli, ale jako dobrze przemyślany układ pracy.

Jak ustawić blat, oświetlenie i siedzisko do pracy precyzyjnej?

Ustawienie blatu powinno być dostosowane do rodzaju wykonywanych czynności. Przy lutowaniu, montażu SMD i kontroli wizualnej operator potrzebuje stabilnego podparcia przedramion oraz wysokości roboczej, która nie wymusza unoszenia barków ani ciągłego pochylania pleców. W praktyce oznacza to, że blat nie może być ustawiony w ten sam sposób dla wszystkich, jeśli przy stanowisku pracują osoby o różnym wzroście. Właśnie dlatego stoły z regulacją wysokości są tak przydatne. Pozwalają dopasować stanowisko do operatora, a nie odwrotnie.
Podczas pracy siedzącej blat powinien pozwalać na ułożenie rąk w naturalnej pozycji, bez nadmiernego zgięcia nadgarstków. Przy pracy stojącej ważne jest, by operator nie musiał pochylać się nad płytką PCB, bo to szybko prowadzi do przeciążenia karku i dolnej części pleców. Stoły z elektryczną regulacją wysokości są szczególnie przydatne tam, gdzie na jednym stanowisku wykonuje się różne typy prac: montaż, lutowanie, kontrola, pakowanie, testowanie lub przygotowywanie elementów. Możliwość zmiany wysokości blatu pozwala też ograniczyć monotonię pracy, bo operator może zmieniać pozycję z siedzącej na stojącą.

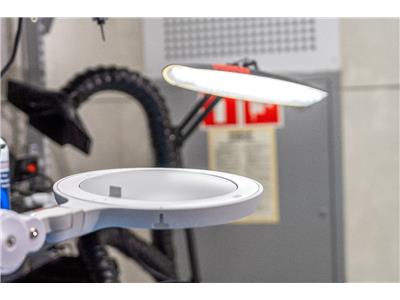

Oświetlenie to drugi ważny element ergonomii pracy precyzyjnej. W elektronice ogólne oświetlenie hali nie wystarczy, nawet jeśli spełnia normy natężenia światła. Operator potrzebuje światła skierowanego bezpośrednio na obszar roboczy, stabilnego, równomiernego i bez uciążliwych refleksów. Lampy LED przy stanowiskach ESD pomagają doświetlić płytkę, pola lutownicze, oznaczenia komponentów i miejsce aplikacji spoiwa. To ważne nie tylko dla komfortu, ale też dla jakości. Słabe lub źle ustawione światło może utrudnić ocenę zwilżania, menisku lutowniczego, resztek topnika, zabrudzeń lub drobnych zwarć.
Warto pamiętać, że światło nie powinno oślepiać operatora ani powodować silnych odbić na metalowych powierzchniach. Przy lutowaniu i inspekcji odbicia od spoiwa, grotów, osłon lub metalizowanych pól mogą wprowadzać w błąd. Dlatego dobrze dobrane oświetlenie stanowiskowe powinno mieć możliwość regulacji położenia, kąta oraz natężenia. W rozbudowanych stanowiskach REECO lampy mogą być montowane na konstrukcji nadblatowej, co pozwala zachować porządek i nie zajmuje miejsca na blacie.

Siedzisko powinno być ustawione tak, by stopy operatora miały stabilne podparcie, a plecy mogły korzystać z oparcia. Jeśli krzesło jest zbyt niskie, operator unosi ręce i barki. Jeśli jest zbyt wysokie, nadgarstki pracują pod złym kątem, a nogi tracą podparcie. Przy długotrwałej pracy siedzącej warto zwrócić uwagę na regulację wysokości, oparcia, głębokości siedziska oraz możliwość swobodnego podjazdu do blatu. Krzesło powinno pasować do stołu, a nie być przypadkowym dodatkiem.
Coraz ważniejszym elementem stanowiska precyzyjnego są mikroskopy cyfrowe, na przykład rozwiązania Tagarno stosowane podczas inspekcji i lutowania drobnych komponentów. Przewagą jest możliwość obserwacji obrazu na monitorze bez konieczności ciągłego pochylania się nad okularami mikroskopu. Monitor można ustawić na wysokości wzroku, co ogranicza napięcie szyi i karku. Przy ośmiogodzinnej pracy ma to bardzo duże znaczenie, ponieważ zmęczenie wzroku i niewygodna pozycja ciała bezpośrednio wpływają na jakość decyzji podejmowanych przez operatora.

Gdzie trzymać narzędzia, żeby skrócić czas operacji?

Dobra organizacja narzędzi to jeden z najprostszych sposobów na poprawę ergonomii i wydajności stanowiska ESD. W praktyce wiele strat czasu wynika nie z wolnej pracy operatora, ale z niepotrzebnych ruchów wymuszonych przez źle zorganizowane stanowisko. Szukanie pęsety, odkładanie narzędzi w przypadkowe miejsca, sięganie po dokumentację poza strefą pracy, przesuwanie pojemników z komponentami czy ciągłe przestawianie stacji lutowniczej powodują krótkie przestoje, które w skali dnia i całej produkcji przekładają się na realne straty.

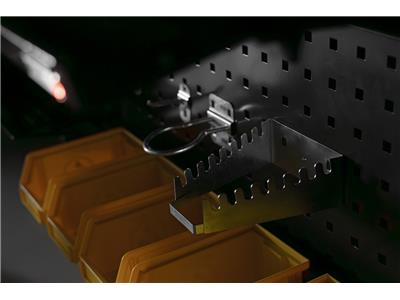

Dobrze zaprojektowane stanowisko powinno mieć wyraźnie określoną strefę pracy głównej, strefę narzędzi, strefę komponentów oraz strefę dokumentacji. Najczęściej używane narzędzia powinny znajdować się w zasięgu ręki, najlepiej w stałych, powtarzalnych miejscach. Panele perforowane REECO pozwalają uporządkować narzędzia nad blatem bez zajmowania powierzchni roboczej. Można umieścić na nich uchwyty, zawieszki i elementy organizacyjne, dzięki którym każde narzędzie ma swoje miejsce. To ułatwia pracę operatorowi, ale też wspiera standaryzację, ponieważ kolejne stanowiska mogą mieć podobny układ.
Półki nadblatowe są dobrym miejscem na elementy używane regularnie, ale niekoniecznie w każdej operacji. Mogą służyć do przechowywania pojemników, dokumentacji, lekkich urządzeń lub materiałów pomocniczych. Szafki podwieszane i kontenery szufladowe sprawdzają się tam, gdzie trzeba przechowywać groty, dysze, topniki, przewody, adaptery, mierniki, pęsety lub inne akcesoria wymagające uporządkowania. Ważne jest, aby przechowywanie nie odbywało się kosztem przestrzeni roboczej. Blat powinien pozostać możliwie wolny, ponieważ nadmiar przedmiotów zwiększa ryzyko pomyłek i utrudnia utrzymanie czystości.

Przy stanowiskach lutowniczych szczególnie istotne jest położenie stacji lutowniczej, podstawki, czyścika grotów, podajnika drutu, odsysacza lub pochłaniacza oparów. Operator powinien mieć do nich dostęp bez skręcania tułowia i bez konieczności odrywania wzroku od obszaru pracy. Jeśli używany jest mikroskop, układ narzędzi powinien uwzględniać jego pole robocze oraz odległość roboczą. Narzędzia nie mogą kolidować z ramieniem mikroskopu, oświetleniem ani przewodami. W przeciwnym razie operator zacznie kompensować ograniczoną przestrzeń niewygodną pozycją dłoni.
Dobrze zaprojektowana organizacja stanowiska wpływa także na jakość pracy. Jeśli narzędzia są zawsze odkładane w to samo miejsce, łatwiej utrzymać powtarzalność operacji i kontrolować kompletność wyposażenia. Odpowiednio opisane, posegregowane i przechowywane w pojemnikach ESD komponenty zmniejszają ryzyko pomyłek podczas montażu. Gdy dokumentacja jest na uchwycie w polu widzenia, operator nie musi przerywać pracy, by sprawdzić schemat, instrukcję lub kartę procesu. Ergonomia organizacyjna to nie tylko wygoda, ale także ważny element stabilizacji procesu.

Jak połączyć ergonomię z wymaganiami ochrony ESD?

W środowisku elektronicznym stanowisko pracy musi chronić nie tylko operatora przed zmęczeniem, ale również komponenty przed skutkami wyładowań elektrostatycznych. ESD jest szczególnie niebezpieczne, ponieważ uszkodzenie nie zawsze jest od razu widoczne. Komponent może przejść podstawową kontrolę, a problem ujawni się dopiero później, podczas eksploatacji urządzenia. Dlatego zabezpieczenia ESD powinny być traktowane jako integralna część stanowiska, a nie jako dodatkowy element dodawany dopiero po zaprojektowaniu ergonomii.
Podstawą jest odpowiedni blat ESD, który pozwala kontrolować odprowadzanie ładunków elektrostatycznych. Do tego dochodzą maty stołowe, przewody uziemiające, opaski nadgarstkowe, punkty uziemienia, odzież ESD, obuwie ESD, krzesła ESD oraz pojemniki i organizery przeznaczone do komponentów wrażliwych na wyładowania elektrostatyczne. Wszystkie te elementy powinny tworzyć spójny system. Jeśli operator siedzi na nieodpowiednim krześle, korzysta ze zwykłych pojemników lub pracuje przy blacie bez właściwego uziemienia, samo oznaczenie strefy EPA nie wystarczy.
Ergonomia i ESD mogą wzajemnie się wspierać. Stół z regulacją wysokości pozwala dopasować pozycję pracy do operatora, a jednocześnie może być wykonany jako stanowisko antystatyczne. Krzesło ESD może zapewniać zarówno bezpieczne odprowadzanie ładunków, jak i wygodne podparcie pleców. Panel perforowany może organizować narzędzia, a jednocześnie ograniczać liczbę przedmiotów leżących bezpośrednio na blacie. Półki, szafki i kontenery mogą poprawiać porządek, a jednocześnie przechowywać akcesoria w sposób zgodny z wymaganiami pracy z elektroniką.

Ważna jest również kontrola zabezpieczeń. Nawet najlepiej zaprojektowane stanowisko wymaga regularnej weryfikacji, ponieważ maty, opaski, przewody i punkty uziemiające zużywają się podczas codziennego użytkowania. W praktyce warto zaplanować stanowisko tak, aby testowanie i kontrola ESD były łatwe do przeprowadzenia. Jeśli system jest niewygodny, operatorzy szybciej zaczynają go omijać. Jeśli jest prosty, dostępny i dobrze zintegrowany ze stanowiskiem, staje się naturalną częścią pracy.
W nowoczesnych zakładach coraz większe znaczenie ma również standaryzacja stanowisk. Jeśli każde stanowisko wygląda inaczej, operatorzy muszą za każdym razem uczyć się układu narzędzi, lokalizacji uziemienia, położenia dokumentacji oraz sposobu rozmieszczenia komponentów. To wydłuża wdrożenie i zwiększa ryzyko błędów. Modułowe stanowiska ESD pozwalają tworzyć powtarzalne układy pracy w różnych działach, na przykład w montażu, serwisie, kontroli jakości oraz laboratorium. Dzięki temu ergonomia, bezpieczeństwo ESD i organizacja pracy są spójne w całej firmie.

Jakie błędy na stanowisku powodują zmęczenie i spadek dokładności?

Najczęstszym błędem jest traktowanie stanowiska pracy jak zwykłego zestawu mebli, a nie jak narzędzia w procesie. W efekcie wybiera się stół o przypadkowej wysokości, krzesło bez odpowiedniej regulacji, lampę bez analizy odbić, a narzędzia układa tam, gdzie jest miejsce. Takie stanowisko może wyglądać dobrze na pierwszy rzut oka, ale po kilku godzinach pracy ujawnia swoje ograniczenia. Operator częściej zmienia pozycję, pochyla się, podpiera, szuka narzędzi, poprawia oświetlenie i traci koncentrację.
Błąd wysokości blatu jest jednym z najbardziej odczuwalnych błędów. Zbyt niski blat wymusza pochylenie pleców i szyi, szczególnie podczas pracy pod mikroskopem lub montażu drobnych elementów. Zbyt wysoki blat powoduje unoszenie barków i napięcie ramion. W obu przypadkach obciążenie narasta stopniowo, dlatego problem często nie jest widoczny od razu. Po kilku tygodniach lub miesiącach może jednak skutkować bólem karku, barków, nadgarstków oraz dolnej części pleców. Regulacja wysokości stołu jest jednym z najprostszych sposobów na ograniczenie tego ryzyka
Drugim błędem jest niedostateczne lub niewłaściwie ustawione oświetlenie. Przy elektronice wzrok pracuje intensywnie przez cały dzień, a operator musi rozróżniać drobne szczegóły: oznaczenia komponentów, jakość lutów, zabrudzenia, pozostałości topnika, mikrozwarcia oraz uszkodzenia mechaniczne. Jeśli światło jest zbyt słabe, wzrok szybciej się męczy. Jeśli światło jest ustawione pod złym kątem, odbicia mogą utrudniać ocenę stanu powierzchni. Jeśli barwa światła jest nieodpowiednia, obraz może być mniej naturalny. Profesjonalne oświetlenie LED przy stanowisku ESD powinno więc być traktowane jako element jakościowy, a nie wyłącznie jako element komfortowy.
Kolejny problem to chaos narzędziowy. Zbyt wiele przedmiotów na blacie ogranicza przestrzeń roboczą, zwiększa ryzyko pomyłek i utrudnia utrzymanie czystości. Brak stałych miejsc na narzędzia sprawia, że operator traci czas na ich poszukiwanie. Brak organizerów ESD dla komponentów może prowadzić do pomyłek montażowych lub niewłaściwego przechowywania elementów. Dlatego w dobrze zaprojektowanym stanowisku każdy element powinien mieć swoją funkcję i swoje miejsce.
Częstym błędem jest również niewłaściwe ustawienie monitorów, mikroskopów oraz dokumentacji. Jeśli monitor znajduje się zbyt nisko, operator musi pochylać głowę. Jeśli jest za wysoko, przeciąża szyję. Jeśli mikroskop ogranicza pole pracy lub wymusza niewygodny układ dłoni, nawet dobry sprzęt zaczyna przeszkadzać. Przy mikroskopach cyfrowych ważne jest ustawienie monitora na wysokości wzroku oraz takie położenie kamery i statywu, aby operator miał swobodę ruchu narzędziami. Przy dokumentacji technicznej warto stosować uchwyty, które utrzymują instrukcję lub schemat w zasięgu wzroku bez zajmowania blatu.
Błędem jest także nieuwzględnienie różnic między operatorami. Stanowisko używane przez kilka osób nie powinno być ustawione „pod jednego człowieka" na stałe. Regulowany stół, regulowane krzesło, przestawne oświetlenie i modułowe akcesoria pozwalają szybko dopasować miejsce pracy do konkretnego użytkownika. To szczególnie ważne w zakładach pracujących zmianowo, gdzie jedno stanowisko może być wykorzystywane przez kilka osób w ciągu doby.
Ergonomiczne stanowisko ESD to nie luksus ani estetyczny dodatek do hali produkcyjnej. To ważna część infrastruktury, która wpływa na jakość montażu, bezpieczeństwo komponentów, wydajność operatorów i stabilność procesu. Dobrze zaprojektowane stanowisko zmniejsza liczbę zbędnych ruchów, ogranicza zmęczenie, poprawia koncentrację i wspiera powtarzalność pracy. W nowoczesnej produkcji elektroniki inwestycja w ergonomię to inwestycja w jakość, bo operator pracujący w dobrze zaprojektowanym środowisku może dłużej utrzymać precyzję, szybciej wykonywać zadania i skuteczniej wychwytywać błędy. Ergonomiczne stanowisko ESD to nie tylko stół, krzesło i mata antystatyczna, ale kompletny, przemyślany system pracy, który łączy ochronę elektroniki, komfort człowieka i wymagania nowoczesnej produkcji.
