Toczenie gwintów – rodzaje stosowanych narzędzi


Toczenie gwintów jest precyzyjnym procesem obróbki, podczas którego powstają gwinty zewnętrzne i wewnętrzne. W zależności od rodzaju potrzebnych gwintów stosuje się różne metody gwintowania a tym samy różne narzędzia. W praktyce najczęściej stosuje się noże tokarskie dedykowane do wykonywania konkretnych gwintów oraz rodzaju obrabianego materiału.

Jakie noże tokarskie są produkowane do toczenia gwintów

W praktyce istnieje kilka kryteriów, w oparciu o które dzieli się powszechnie stosowane noże tokarskie.
W oparciu o pierwsze kryterium podziału, wyróżnia się noże tokarskie z płytką lutowaną, noże ze stali szybkotnącej i noże tokarskie składane.

Noże tokarskie z płytką lutowaną

Noże tokarskie z płytką lutowaną nadają się zarówno do toczenia wzdłużnego, wewnętrznego jak i zewnętrznego. Przeznaczone są również do planowania i przecinania ( https://artykulytechniczne.pl/noze-tokarskie.html). Oznaczone są kolorami, które pomagają w wyborze narzędzi w zależności od obrabianego materiału. W tym zakresie wyróżnia się następujące oznaczenia: P - niebieski który jest przeznaczony do stali, M - o kolorze żółtmy z przeznaczeniem do stali nierdzewnej, oraz K - czerwony kolor do żeliwa.

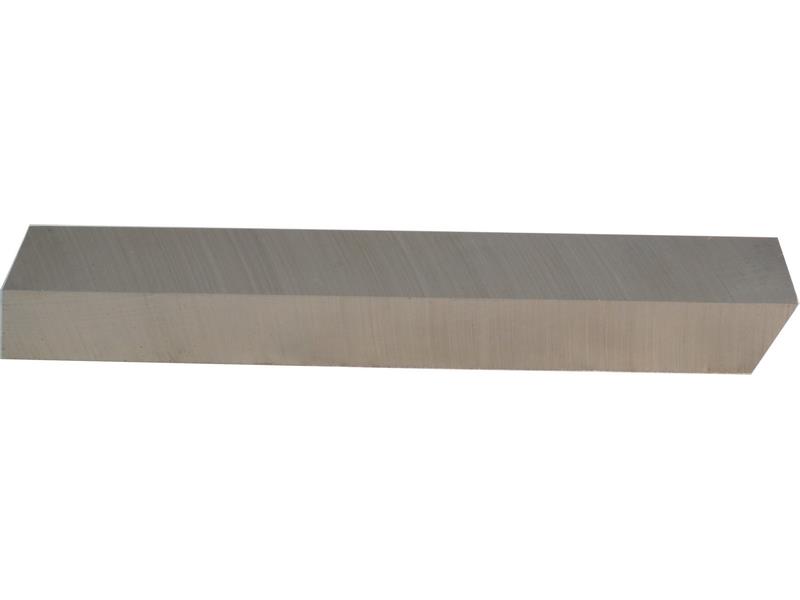

nóż oprawkowy - stalka

Wyróżnia się też odpowiednie oznaczenia literowe, np.: P10, P20, P30, K10, K20, M20.

Szczegółowe oznaczenie noży pozwala nie tylko na określenie rodzaju obrabianego materiału, ale również na rodzaj wykonywanej obróbki.

Przykładowo noże tokarskie z płytką lutowaną P10/S10 przeznaczone są do obróbki wykańczające i średnio dokładnej w przypadku, kiedy ważna jest niska chropowatość powierzchni oraz duża dokładność. Noże tokarskie oznaczone kolorem niebieskim i symbolem P20/S20 nadają się do bardziej uniwersalnych zastosowań. Można je wykorzystać do toczenia średnio dokładnego oraz zgrubnego. Noże tokarskie o oznaczeniu P30/S30 zalecane są do toczenia zgrubnego i średnio dokładnego przy przy niewielkich prędkościach skrawania Vc oraz grubym wiórem skrawania. Można je stosować do obróbki stali i staliw.
Noże tokarskie M20 nadają się przy toczeniu przy niewielkich prędkościach skrawania oraz przy niewielkich przekrojach wióra, K10 do obróbki wykańczającej i średniodokładnej a noże K20 do obróbki zgrubnej oraz średnio dokładnej żeliw, stali austenitycznych w niekorzystnych warunkach.

Noże tokarskie ze stali szybkotnącej

Noże tokarskie ze stali szybkotnącej dedykowane są do wykonywania obróbki zgrubnej i wykańczającej. Zastosowana do ich produkcji stal szybkotnąca jest materiałem o wysokich właściwościach technicznych. Przede wszystkim cechuje się wysoką ciągliwością, odpornością na skrajne temperatury oraz uszkodzenia mechaniczne, jak również zwiększoną odpornością na ścieranie. Noże tokarskie odznaczające się takimi właściwościami są wysoce cenione nawet przez najbardziej wymagających fachowców, którzy cenią sobie zarówno jakość wykonywanej obróbki, jak i wytrzymałość narzędzi na ciężkie warunki skrawania oraz komfort własnej pracy.

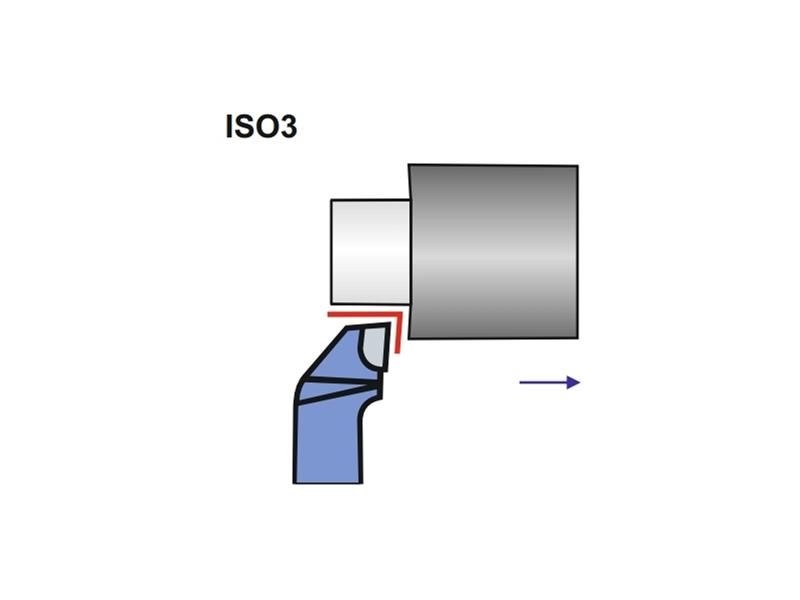

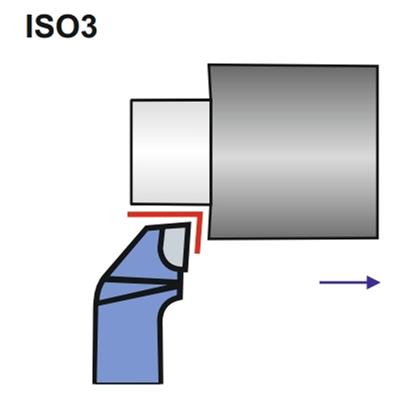

nóż tokarski z płytką lutowaną

Noże tokarskie ze stali szybkotnącej mogą być stosowane do obróbki bardzo twardych materiałów, w tym metali, metali kolorowych, stopów metali, staliwa, różnych rodzajów żeliw, stali nierdzewnej, termoutwardzalnych tworzyw sztucznych i innych trudnoobrabialnych materiałów.

Noże tokarskie składane

Noże tokarskie składane zbudowane są z części stałej, którą stanowi trzonek oraz gniazda na płytkę z węglików spiekanych. Możliwość elastycznej wymiany płytki umożliwia różnorodne zastosowanie tych narzędzi. Zmiana płytki pozwala na wykonywanie obróbki i zmienionych parametrach. Noże tokarskie składane zastępują więc wiele różnych narzędzi (noży), tym samym ograniczając koszty zakupu narzędzi do różnych zastosowań (https://artykulytechniczne.pl/noze-tokarskie-skladane.html).

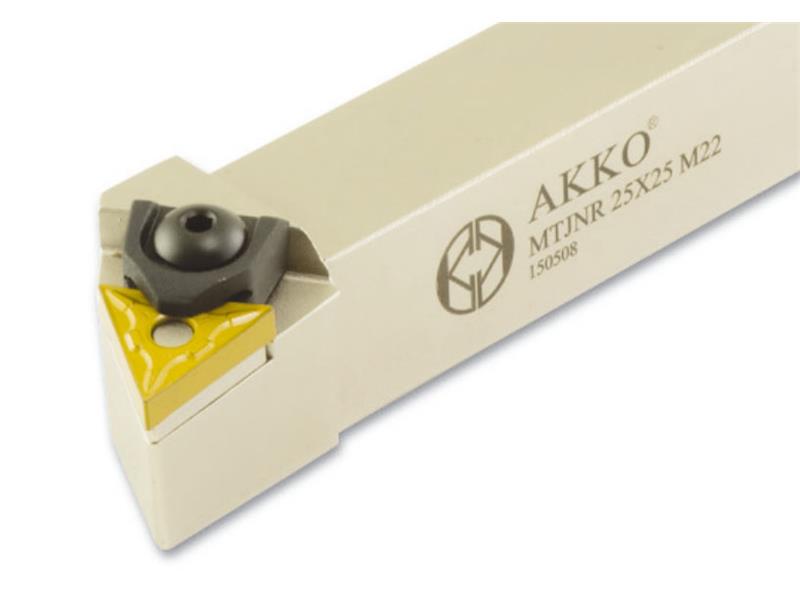

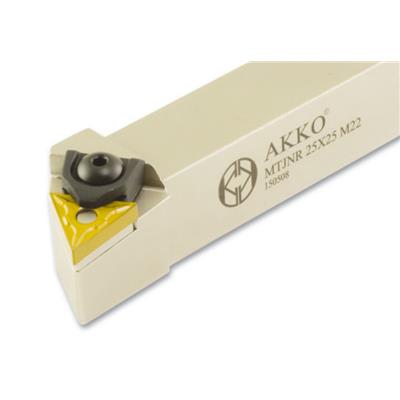

nóż tokarski składany MTJNR

Zdecydowanie największą zaletą tego rodzaju zastosowań jest obniżenie ogólnych kosztów produkcji. Zastosowanie noży tokarskich składanych pozwala również na zwiększenie produktywności i powtarzalności kształtu a także zmniejszenie chropowatości obrabianej powierzchni.

Należy również zauważyć, że to zastosowanie pozwala na ochronę gniazda noża tokarskiego, bowiem wszelkie drgania przejmuje płytka tnąca. W efekcie wydłużony zostaje czas użytkowania narzędzi.
