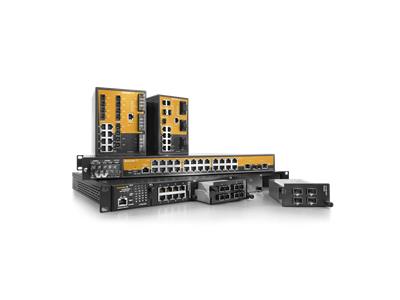

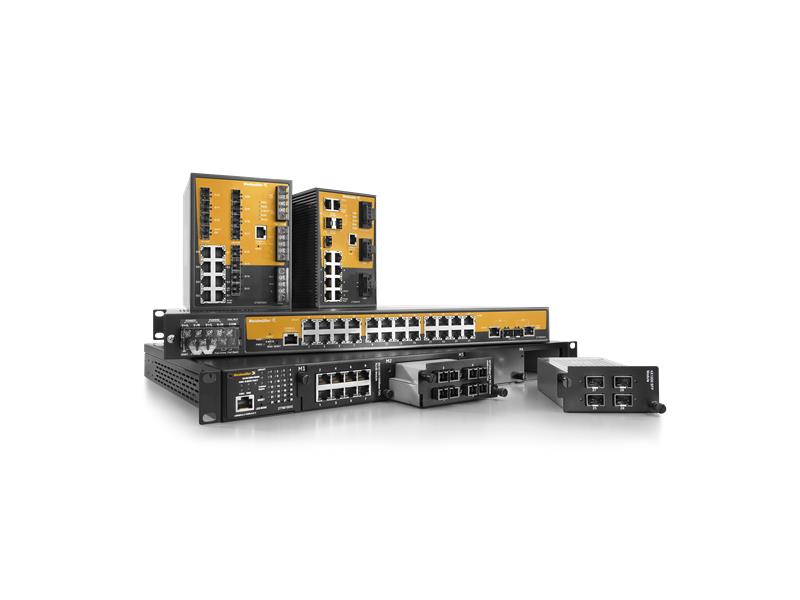

Switche sieciowe Substation Line od Weidmüller

Seria switchy sieciowych Substation Line od Weidmüller została specjalnie zaprojektowana tak, aby spełniać najwyższe wymagania pracy w podstacjach energetycznych. Niezawodność produktów gwarantują uzyskane certyfikaty branżowe IEC 61850-3 i IEEE 1613 oraz IEC 62443-4-2.

Dlaczego switche SubstationLine są najlepszych wyborem?

Niezawodność i odporność

Ich konstrukcja pozwala na pracę w szerokim zakresie temperatur, od -40 do +85 stopni Celcjusza. Mają zagwarantowany czas bezawaryjnej pracy w podobnych warunkach, określany na prawie 0,6 miliona godzin. Oferują gwarantowaną stabilność pracy na wysokościach do 6 kilometrów i wysoką odporność na wibracje. Posiadają również wysoką odporność na wszelkiego rodzaju zakłócenia elektromagnetyczne w postaci indukowanych przepięć i prądów w przewodach zgodnie z odpowiednimi normami EMV, co pozwala na niezawodną pracę w pobliżu urządzeń energetycznych.

Zasilanie

Switche oferują możliwość zasilania napięciami 24 i 48V oraz bezpośrednio z sieci 110/230V. Wszystkie modele posiadają również zasilanie redundantne (nadmiarowe), z oddzielnymi blokami zasilającymi, zawierającymi odseparowane od siebie układy niezależnych zasilaczy. Dzięki temu nawet w przypadku skrajnie niekorzystnych warunków, które mogą wystąpić w sieci, zachowane zostanie działanie urządzenia, nawet pomimo jego częściowego uszkodzenia. Podobne rozwiązania stosowane są w urządzeniach przeciwpożarowych, dla zapewnienia skrajnej niezawodności układów.

Funkcje komunikacji

Protokoły SCADA (IEC 60870-5-101/104 lub DNP3) nie zarządzają przełącznikami Ethernet, dlatego funkcja MMS (zarządzanie/monitorowanie przełącznika z SCADA za pomocą wiadomości MMS) rewolucjonizuje ten segment urządzeń. Nie wspominając o funkcji Obsługa PRP/HSR (zerowy czas przywracania w topologiach redundantnych). MMS dodany w opcji protokołów przemysłowych wraz z Modbus TCP, Ethernet/IP i Profinet CC B daje możliwość włączenia tylko "Odczytu" lub "Odczytu i zapisu".

Biorąc pod uwagę iż IEC 61850 definiuje trzy różne komunikacje: MMS, GOOSE, SAMPLED VALUES, możemy rozpatrzeć następujące przypadki:

W przypadku standardowej podstacji - Urządzenie zabezpieczająco-sterujące monitoruje prąd infrastruktury WN poprzez przekładnik prądowy, gdzie przypadku wykrycia anomalii (np. zbyt wysokiego prądu), urządzenie zabezpieczająco-sterujące wyłącza wyłącznik poprzez wyjście stykowe (błędu izolacji).

Komunikacja odbywa się wyłącznie na poziomie SCADA z wykorzystaniem protokołów IEC 60870-5-104 lub DNP 3. Switch Ethernetowy nie jest zarządzany z poziomu SCADA (brak przełączników obsługujących protokoły 104 lub DNP3)

W przypadku „cyfrowej" podstacji - Urządzenie zabezpieczająco-sterujące monitoruje prąd infrastruktury WN odbierając komunikaty Sampled Values. W przypadku wykrycia anomalii (np. zbyt wysokiego prądu), urządzenie zabezpieczające i sterujące wyłącza wyłącznik, wysyłając komunikat GOOSE (błędu izolacji). Kolejno komunikacja na poziomie SCADA przy użyciu MMS. Switch Ethernetowy może być zarządzany z poziomu SCADA, jeśli obsługuje wiadomości MMS (w tym serwer MMS). Switch Ethernetowy NIGDY nie będzie musiał "rozumieć" GOOSE/próbkowanych wartości (nie jest urządzeniem końcowym), jego zadaniem będzie zapewnić, że są one prawidłowo dostarczane.

Reasumując seria switchy Substation Line jest zarządzana przez interfejs WWW lub protokół SNMP, zaś dostępny przekaźnik alarmowy do połączenia z urządzeniem sterującym w celu wskazywania alarmów/zdarzeń w switchu może się odbywać za pośrednictwem wiadomości MMS.

Dostępne są zarówno switche Fast Ethernet jaki i modele 10 GB z zaawansowanymi funkcjami, takimi jak synchronizacja czasu zgodnie z PTPv2, PRP/HSR RedBox, do budowy sieci z zerowym czasem przywracania lub możliwościami warstwy 3.

Zaawansowane funkcje dla krytycznych sieci komunikacyjnych

• Redundancja: RSTP/MSTP/MRP/PRP&HSR RedBox/ORing
• Zarządzanie: Web/CLI/SNMP/MMS/ModbusTCP/Alarm Relay
• Synchronizacja czasu: SNTP/PTPv2
• Bezpieczeństwo: Blokowanie MAC i IP/RADIUS i uwierzytelnianie TACACS+/ HTTPS/SSH/SNMPv3/SYSLOG/Listy kontroli dostępu
• Kontrola ruchu: VLANs/Prioritization GOOSE&Sampled Values/ Multicast filtering (filtrowanie multiemisji) / Kontrola limitu szybkości/Ochrona transmisji

Cyber bezpieczeństwo

W ramach serii Substantion Line dostępny jest także switch z wbudowanym routerem, który umożliwia praktyczne oddzielenie wewnętrznej sieci podstacji od środowiska zewnętrznego i ograniczenie przepływu informacji do wyznaczonych przez nas zakresów. Switche Substation Line posiadają certyfikację IEC 62443-4-2, oferując między innymi takie funkcjonalności jak tworzenie użytkowników o zróżnicowanych przywilejach dostępu do urządzenia, zabezpieczony szyfrowaniem dostęp i komunikację ze switchem, generowanie logów z wymaganych wydarzeń i wiele innych opcji.

Elastyczne opcje montażu i wybór wariantów

Dostępne są modele do montażu na szynie DIN oraz do instalacji w szafach typu RACK 19", z różnymi kombinacjami portów w tym miedzianych i światłowodowych oraz możliwością konfiguracji wewnętrznego oprogramowania poprzez interfejs webowy, co pozwala użytkownikom znaleźć produkt najbardziej odpowiedni dla swoich wymagań.

Omówione powyżej cechy switche Substation Line sprawiają, że są one najlepszym i przyszłościowym wyborem dla osób tworzących inteligentne podstacje energetyczne i inteligentne sieci energetyczne, zapewniając im bezpieczeństwo i niezawodność oraz elastyczność w konfiguracji i dalszym rozwoju sieci.
